Vazão × velocidade × diâmetro

Fluidos e tubulação

Calcule velocidade, vazão ou diâmetro interno mínimo e compare os tamanhos de tubo de aço com a faixa usual de velocidade.

Salvo só neste navegador, não na conta

Escolha o cálculo

Tubo

Faixa usual de velocidade

Faixa: 1–3 m/s

Regras práticas de literatura, não norma. Use o critério da sua empresa ou do projeto quando houver.

Tubulação

Atualização instantânea

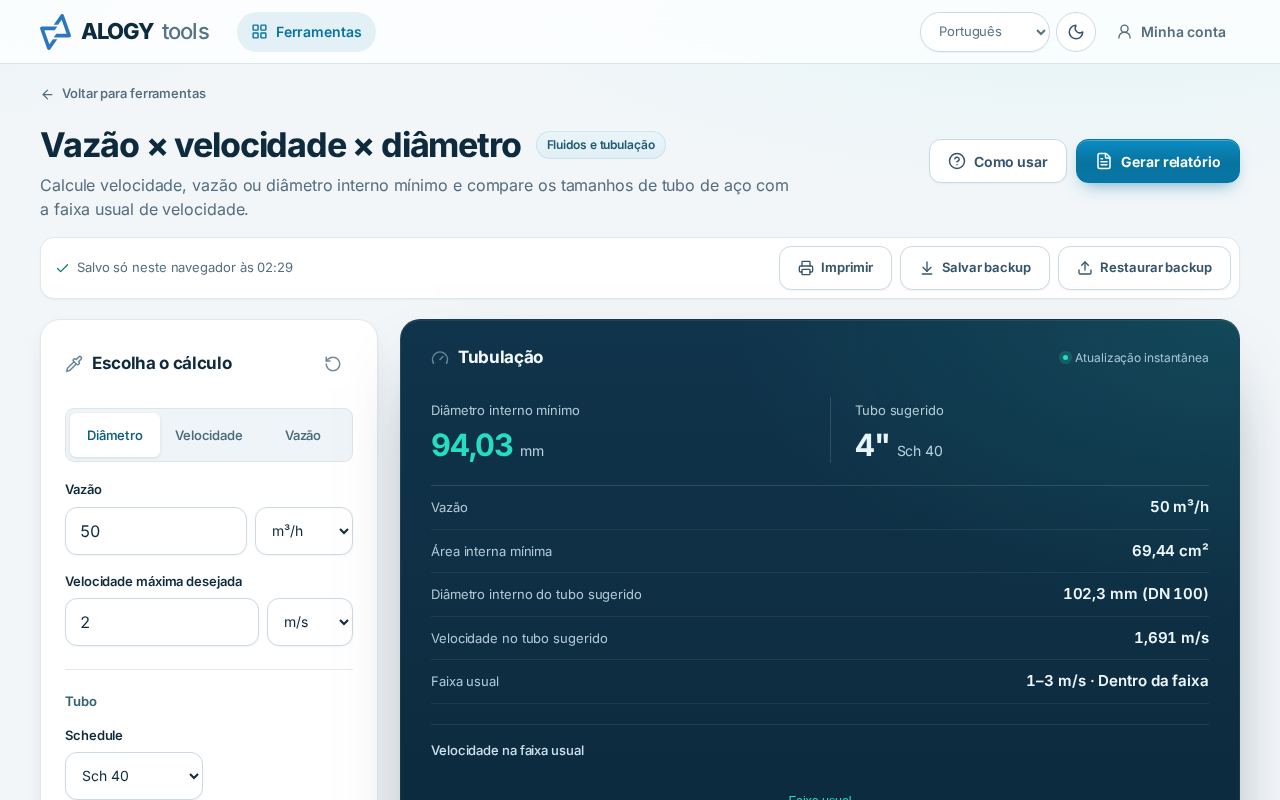

Diâmetro interno mínimo

94,03mm

Tubo sugerido

4"Sch 40

Vazão
50 m³/h
Área interna mínima
69,44 cm²
Diâmetro interno do tubo sugerido
102,3 mm (DN 100)
Velocidade no tubo sugerido
1,691 m/s
Faixa usual
1–3 m/s · Dentro da faixa

Escoamento no tubo e faixa usual

Ø 102,3 mm · 4"Q = 50 m³/hv = 1,691 m/sFaixa usual01234
Q = v · π·D²/4
Cálculo de referênciaLimites
  • Apoio técnico: confira os dados informados. O projeto, a configuração e a decisão de aplicar o resultado são do profissional responsável, com a norma e os dados do fabricante.
Diâmetro interno mínimo94,03 mm
Tubo sugerido4" Sch 40

Velocidade em cada tamanho de tubo

Tubos de aço ASME B36.10M, schedule 40, para a vazão de 50 m³/h.

NPSDiâmetro interno (mm)Velocidade média (m/s)Situação
1/2"15,870,8Acima da faixa
3/4"20,9340,4Acima da faixa
1"26,6424,9Acima da faixa
1 1/4"35,0414,4Acima da faixa
1 1/2"40,910,6Acima da faixa
2"52,516,41Acima da faixa
2 1/2"62,714,5Acima da faixa
3"77,922,91Dentro da faixa
4"102,31,69Dentro da faixa
6"154,10,745Abaixo da faixa
8"202,70,43Abaixo da faixa
10"254,50,273Abaixo da faixa
12"303,20,192Abaixo da faixa

Vazão × velocidade × diâmetro: escolha do tubo pela velocidade

Com dois dos três valores, calcule o terceiro: velocidade média, vazão ou diâmetro interno mínimo. A ferramenta sugere o menor tubo de aço ASME que mantém a velocidade no limite e compara com a faixa usual do serviço, de sucção de bomba a vapor.

Veja funcionando

Ao tocar, o vídeo é carregado do YouTube. Abrir no YouTube

Onde ela ajuda no trabalho

  • Pré-dimensionar uma linha nova antes do cálculo completo de perda de carga.
  • Conferir se uma tubulação existente está trabalhando com velocidade alta demais depois de um aumento de produção.
  • Estimar a vazão a partir de uma velocidade medida com medidor portátil.
  • Explicar a um fornecedor por que a sucção da bomba precisa de um tubo maior que o recalque.

Exemplo resolvido: diâmetro de uma linha de recalque

Uma nova linha de recalque de água vai levar 50 m³/h. A prática da empresa limita a velocidade a 2 m/s. Qual o diâmetro interno mínimo e qual tubo de aço schedule 40 atende?

Dados
CalcularDiâmetro
Vazão50 m³/h
Velocidade máxima desejada2 m/s
Tubo de açoschedule 40
ServiçoÁgua: recalque de bomba
Resultado
Diâmetro interno mínimo94,03 mm
Tubo sugerido4" sch 40
Diâmetro interno do tubo sugerido102,3 mm
Velocidade no tubo sugerido1,69 m/s
Velocidade no tubo de 3"2,91 m/s

Como interpretar

O diâmetro interno mínimo é 94,03 mm. O menor tubo que atende é o de 4" schedule 40, com 102,3 mm internos, onde a água anda a 1,69 m/s, dentro da faixa usual de 1 a 3 m/s para recalque. O tubo de 3", logo abaixo, levaria a 2,91 m/s: ainda dentro da faixa, mas acima do limite pedido e com perda de carga bem maior. A ferramenta de perda de carga confirma a escolha com a linha completa.

Limites e cuidados

  • As faixas de velocidade são regras práticas de literatura, não norma: ruído, erosão, NPSH e golpe de aríete definem o limite real do seu projeto.
  • A tabela cobre tubos de aço ASME de 1/2" a 12", schedule 40 e 80. Para PVC, cobre ou DIN, informe o diâmetro interno.
  • Em gases a velocidade muda ao longo da linha com a pressão; use a vazão na condição real do trecho.
  • Não calcula a perda de carga: use a ferramenta de perda de carga para a linha completa.

Base técnica

Equação da continuidade, diâmetros internos ASME B36.10M e faixas usuais de velocidade da literatura de projeto.

  • ASME B36.10M — tubos de aço soldados e sem costura
  • Crane TP-410 — Flow of Fluids Through Valves, Fittings and Pipe
Como conferimos os cálculos

Perguntas frequentes

Por que a sucção da bomba usa velocidade menor?

Velocidade alta na sucção aumenta a perda antes da bomba e reduz o NPSH disponível, o que favorece a cavitação. Por isso a faixa usual de sucção é de 0,5 a 1,5 m/s.

Posso usar o diâmetro nominal na conta?

Não. O diâmetro nominal é só um nome: um tubo de 4" schedule 40 tem 102,26 mm internos e o schedule 80, 97,18 mm. A ferramenta usa o diâmetro interno.

Velocidade baixa também é problema?

Pode ser: o tubo fica maior e mais caro que o necessário e, com sólidos em suspensão, pode haver deposição.
