Vazão normalizada de gases: Nm³/h, Sm³/h e SCFM
Converta a vazão de um gás entre a condição real da linha (pressão e temperatura de operação) e uma condição de referência, normal ou standard. Inclui pressão manométrica ou absoluta, altitude, fator de compressibilidade Z e vazão mássica.
Ferramenta da assinatura
Leia a explicação e o exemplo à vontade. Para usar a ferramenta com os seus dados, entre na conta com acesso ativo ou assine.
Quer conhecer a qualidade antes? Use grátis a calculadora 4–20 mA
Onde ela ajuda no trabalho
- Comparar a leitura de um medidor de vazão de ar comprimido com a capacidade do compressor em Nm³/h.
- Conferir faturas de gás natural, nitrogênio ou oxigênio expressas em condição de referência.
- Configurar a compensação de pressão e temperatura em um computador de vazão ou CLP.
- Dimensionar filtros, secadores e válvulas especificados em SCFM.
O que você informa
O que você obtém

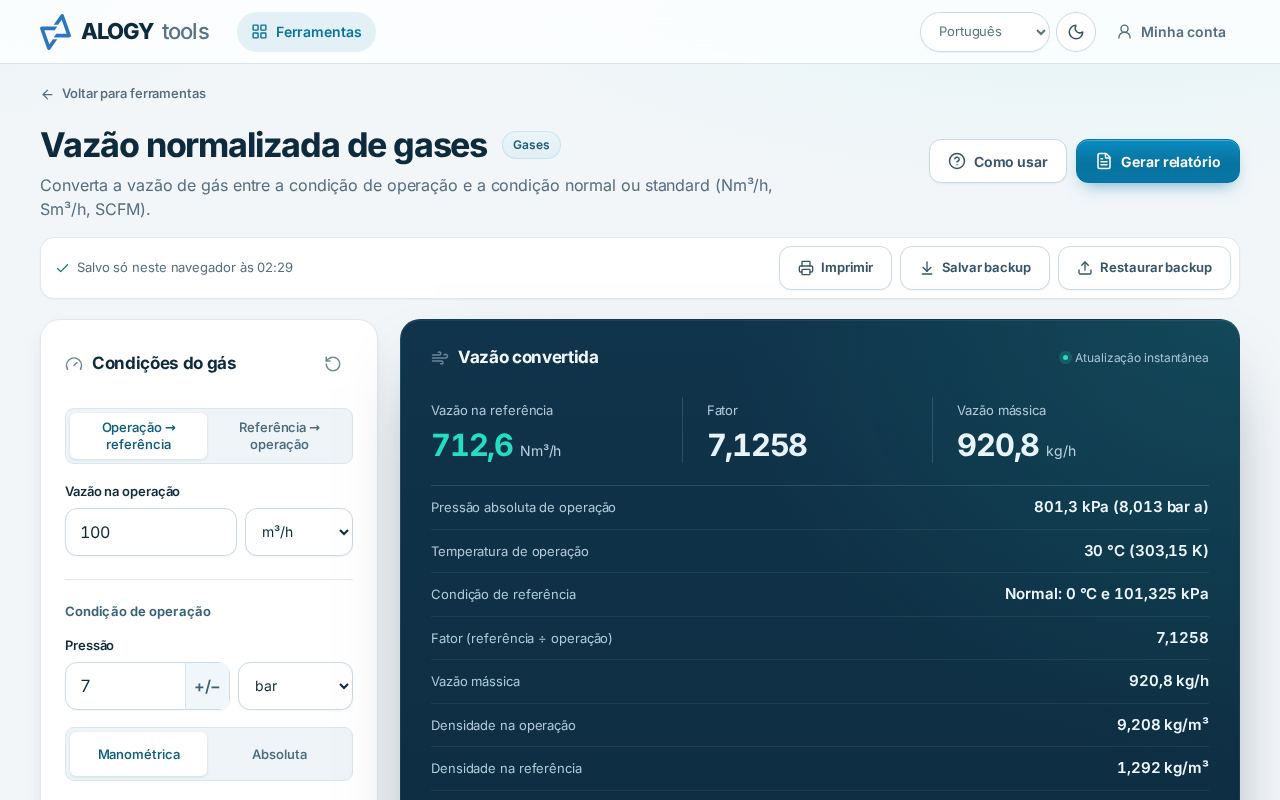

Exemplo resolvido: ar comprimido em Nm³/h
Um medidor de vazão de ar comprimido, instalado depois do secador, indica 100 m³/h na condição da linha: 7 bar manométricos e 30 °C, ao nível do mar. O fornecedor do compressor fala em Nm³/h. Quanto ar está passando, em condição normal e em massa?
| Vazão medida na linha | 100 m³/h |
|---|---|
| Pressão manométrica | 7 bar |
| Temperatura do gás | 30 °C |
| Pressão atmosférica | 101,325 kPa |
| Gás | Ar seco |
| Vazão normal (0 °C, 101,325 kPa) | 712,6 Nm³/h |
|---|---|
| Fator referência ÷ operação | 7,1258 |
| Vazão mássica | 920,8 kg/h |
| Mesma vazão a 20 °C e 101,325 kPa | 764,8 m³/h |
Como interpretar
Os 100 m³/h da linha correspondem a 712,6 Nm³/h: comprimido a 8,013 bar absolutos, o ar ocupa cerca de 7,1 vezes menos volume. Em massa, são 920,8 kg/h. Se o contrato usar a referência de 20 °C, o mesmo ar vale 764,8 m³/h a 20 °C: é preciso conferir qual referência o documento usa antes de comparar números.
Limites e cuidados
- Com Z = 1 o gás é tratado como ideal. Gás natural e pressões altas pedem Z calculado pela composição (AGA 8 ou ISO 12213).
- A atmosférica pela altitude usa a atmosfera padrão; a pressão barométrica do dia varia alguns kPa.
- Umidade do gás não é considerada: a vazão é de gás seco ou a umidade fica embutida no volume informado.
- A referência certa é a do contrato, do medidor ou do fabricante; cada documento pode usar uma diferente.
Base técnica
Lei dos gases com fator de compressibilidade Z, condições normal e standard usuais e atmosfera padrão ISO 2533 para a altitude.
- DIN 1343 — condição normal (0 °C, 101,325 kPa)
- ISO 13443 — condições de referência padrão para gás natural (15 °C, 101,325 kPa)
- ISO 2533 — atmosfera padrão
