Volume de tanque: vertical, horizontal, tampos e tabela de arqueação

Calcule o volume total e o volume pelo nível de tanques verticais, horizontais e retangulares, com tampos planos, elípticos, hemisféricos ou cônicos. A tabela de arqueação geométrica ajuda a linearizar o nível no transmissor ou no supervisório.

Ferramenta da assinatura

Leia a explicação e o exemplo à vontade. Para usar a ferramenta com os seus dados, entre na conta com acesso ativo ou assine.

Leia a explicação e o exemplo à vontade. Para usar a ferramenta com os seus dados, entre na conta com acesso ativo.

Quer conhecer a qualidade antes? Grátis, sem cadastro: calculadora 4–20 mA · cabos residenciais (casa inteira)

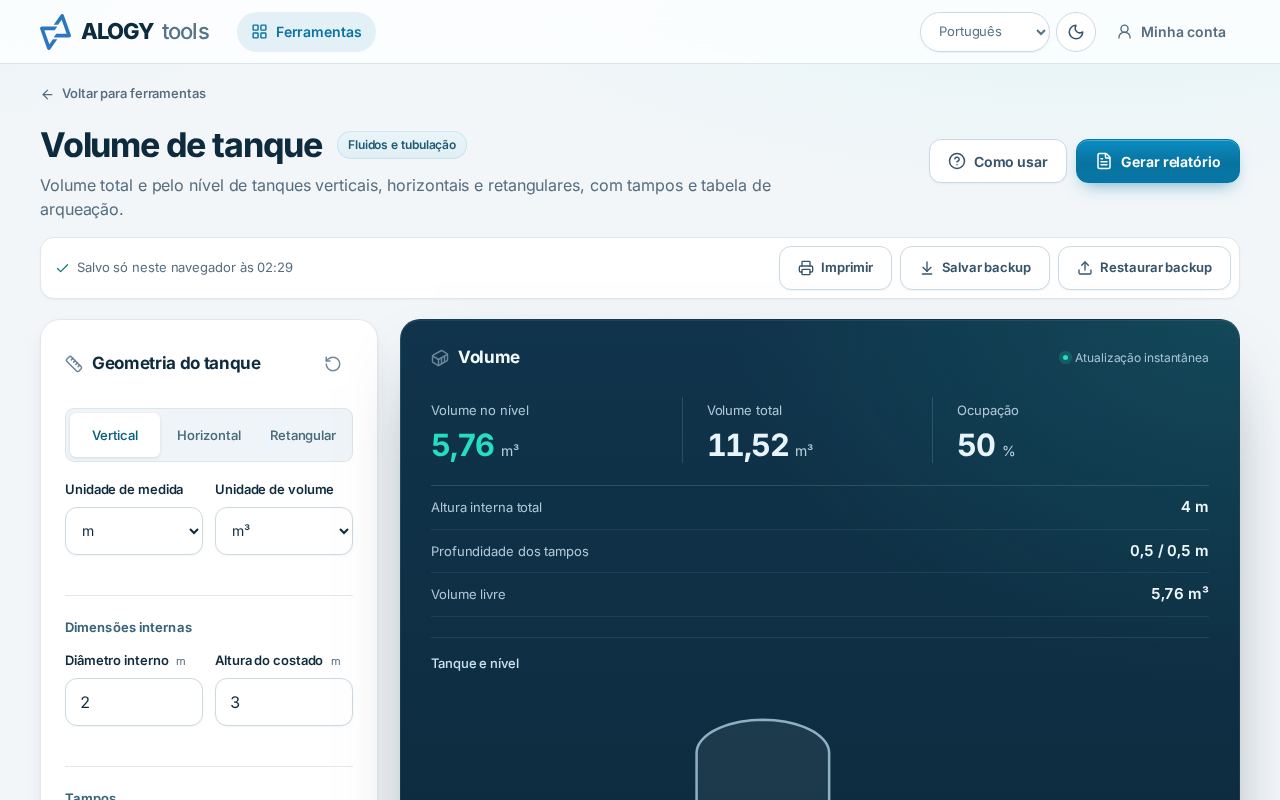

Desenho do tanque vertical com tampos elípticos, nível de 2 m e 50 % de ocupaçãoAmpliarDesenho do tanque vertical com tampos elípticos, nível de 2 m e 50 % de ocupação
O tanque do exemplo desenhado em proporção, com o nível e a ocupação. Recorte real da ferramenta, com o exemplo desta página.

Veja funcionando

Ao tocar, o vídeo é carregado do YouTube. Abrir no YouTube

Onde ela ajuda no trabalho

  • Transformar a leitura de nível em volume de produto para inventário ou transferência interna.
  • Montar a tabela de linearização de um transmissor de nível em tanque horizontal.
  • Saber quanto cabe até o alarme de nível alto antes de programar uma descarga.
  • Converter volume em massa com a densidade do produto para conferir balanços.

O que você informa

  • Formato
  • Dimensões internas
  • Tampos
  • Nível e massa específica

O que você obtém

  • Volumes
  • Desenho do tanque
  • Tabela de arqueação

Exemplo resolvido: tanque vertical com tampos elípticos

Um tanque vertical tem diâmetro interno de 2 m, costado reto de 3 m e tampos elípticos 2:1 no fundo e no topo. O transmissor de nível indica 2 m, medidos a partir do ponto mais baixo do fundo. Quanto produto há no tanque?

Dados
FormatoCilíndrico vertical
Diâmetro interno2 m
Altura do costado3 m
Tampos (fundo e topo)Elíptico 2:1
Nível2 m
Resultado
Volume no nível5,76 m³
Volume total11,52 m³
Ocupação50 %
Altura interna total4 m
Volume livre5,76 m³

Como interpretar

Com 2 m de nível há 5,76 m³ de um total de 11,52 m³ (50 %). A altura interna total é 4 m, porque cada tampo 2:1 acrescenta 0,5 m. Repare na tabela de arqueação: com 10 % da altura (0,4 m) há só 6,4 % do volume, porque o fundo curvo guarda pouco produto. Por isso o volume não deve ser calculado como nível × área em tanques com tampos.

Limites e cuidados

  • Dimensões internas; a aba reta dos tampos entra no comprimento do costado. Confira no desenho o tipo de tampo.
  • É um volume geométrico: não considera deformação, inclinação, serpentinas, agitadores, dilatação térmica ou espuma.
  • Tanques de custódia ou fiscais precisam da arqueação oficial, feita por medição.

Base técnica

Geometria de cilindros e tampos planos, elípticos 2:1, hemisféricos, cônicos e torisféricos (Klöpper, 80:10 e ASME F&D); tabela de arqueação geométrica, sem as correções de uma arqueação física.

  • Geometria do elipsoide de revolução e do segmento circular (fórmulas fechadas)
  • API MPMS cap. 2 — arqueação de tanques (para custódia, feita por medição)
Como conferimos os cálculos

Na versão completa, você pode

  • Calcular tanques verticais, horizontais e retangulares com os seus dados e tampos.
  • Explorar o nível no desenho do tanque e ver o volume mudar na hora.
  • Obter a tabela de arqueação geométrica e a massa do produto.
  • Gerar o PDF com geometria, desenho e tabela; salvar e restaurar o trabalho.

Assinatura ALOGY Tools

Um plano libera todas as ferramentas da assinatura, com relatórios em PDF e trabalhos guardados na conta, para abrir no celular e no computador.

  • Todas as ferramentas da assinatura, em português, inglês e espanhol
  • Pix ou cartão, na página segura do Asaas, sem boleto
  • 7 dias para desistir com reembolso integral; depois, cancele a renovação quando quiser
Entrar na minha conta

Perguntas frequentes

De onde mede o nível?

Do ponto mais baixo do interior do tanque, incluindo o tampo do fundo. Se o transmissor estiver acima desse ponto, some o desnível antes de informar.

Metade da altura é metade do volume?

Só em formas simétricas, como o tanque horizontal ou o vertical com tampos iguais. Com fundo cônico, a metade da altura guarda bem menos que a metade do volume.

Posso usar a tabela no transmissor?

Sim: a tabela de arqueação geométrica dá os pares nível × volume para a linearização. Para custódia, use a arqueação oficial.

Quais unidades posso usar?

Dimensões em m, mm, cm, ft ou in e volumes em m³, L, galão americano, barril ou ft³.
