Dimensionamento de cabos residenciais

Elétrica residencial

Cadastre a casa inteira — entrada, quadros, ambientes e circuitos — e veja na árvore de distribuição o que atende, o que requer ajuste e o que ainda falta verificar, conforme a NBR 5410.

Salvo só neste navegador, não na conta
Requer ajuste3 circuitos requerem ajuste · 0 com verificação pendente · 3 atendem aos critérios verificados
Projeto e execução por profissional habilitadoLimites
  • Apoio para estudo e pré-dimensionamento: o projeto final e a execução são de profissional habilitado (NR-10, NBR 5410), com as regras da concessionária.
  • Não verifica seletividade, aterramento, condições especiais do local nem as regras da concessionária.
  • Apoio técnico: confira os dados informados. O projeto, a configuração e a decisão de aplicar o resultado são do profissional responsável, com a norma e os dados do fabricante.

Totais da residência

Carga instalada
10,7 kW · 10,8 kVA
Demanda considerada
10,8 kVA
Fase A
54,1 A
Fase B
39 A
Neutro (estimado)
20,7 A
Desequilíbrio
28 %
Disjuntor do padrão
63 A

Critério de demanda: carga instalada, sem fator (do lado seguro). Os circuitos entre fase e neutro somam na própria fase; os circuitos entre fases, nas duas.

Árvore de distribuição

100%
  • Atende
  • Requer ajuste
  • Pendente
  • Barramento: o que sai dele está em paralelo
  • DPS: em paralelo, até a terra
  • Metros do cabo, só a ida; nos pontos, até o quadro
  • Circuito novo planejado

Toque num disjuntor ou num ponto para ver os detalhes e editar. Os botões − e + recolhem e abrem os grupos de DR.

O que requer ajuste ou verificação

PendenteEntrada de energia
  • Pendente

    Informe a concessionária: a categoria do padrão de entrada (disjuntor e cabos) segue a norma de fornecimento dela.

    Concessionária

  • Pendente

    Corrente de curto-circuito no ponto de entrega não informada: as verificações de curto e de capacidade de interrupção ficaram pendentes.

    Concessionária

    Peça à concessionária a corrente de curto-circuito presumida no ponto de entrega; muitas a informam na norma de fornecimento.

Requer ajusteQuadro de distribuição
  • Requer ajuste

    Entrada por linha aérea: a norma exige DPS no quadro de distribuição principal (ou junto à entrada) onde há mais de 25 dias de trovoada por ano (AQ2), o caso da maior parte do Brasil. Ligado das fases e do neutro à barra de terra.

    Exigência da normaNBR 5410, 5.4.2.1 e 6.3.5.2

Requer ajusteC1 · Tomadas da sala
  • Requer ajuste

    O disjuntor de 20 A não protege adequadamente o cabo de 2,5 mm² em “C1” (capacidade 16,8 A nestas condições).

    Exigência da normaNBR 5410, 5.3.4

  • Requer ajuste

    O agrupamento dos circuitos (3 circuitos juntos, fator 0,7) reduziu a capacidade deste cabo de 24 A para 16,8 A.

    Exigência da normaNBR 5410, tabelas 40 e 42

Requer ajusteC4 · Tomadas dos quartos
  • Requer ajuste

    O disjuntor de 20 A não protege adequadamente o trecho “Derivação quarto 1” de 2,5 mm² (capacidade 16,8 A): a redução de seção precisa de proteção própria ou de um disjuntor menor.

    Exigência da normaNBR 5410, 5.3.4

  • Requer ajuste

    O disjuntor de 20 A não protege adequadamente o trecho “Derivação quarto 2” de 2,5 mm² (capacidade 16,8 A): a redução de seção precisa de proteção própria ou de um disjuntor menor.

    Exigência da normaNBR 5410, 5.3.4

  • Requer ajuste

    O agrupamento dos circuitos (3 circuitos juntos, fator 0,7) reduziu a capacidade deste cabo de 32 A para 22,4 A.

    Exigência da normaNBR 5410, tabelas 40 e 42

  • Pendente

    Fase do circuito C4 não informada: o cálculo da casa supôs B.

    Hipótese de cálculo

    Siga o fio do disjuntor até o barramento ou use um detector de tensão: identifique em qual fase (A, B ou C) o circuito está ligado.

  • Pendente

    Condutor de proteção (PE) do circuito C4 não informado.

    Exigência da norma

    Confira se existe o condutor de proteção (verde-amarelo ou verde) até as tomadas e equipamentos do circuito.

Requer ajusteC6 · Chuveiro do banheiro
  • Requer ajuste

    “C6”: a corrente do trecho (26,3 A) passa da capacidade do cabo de 4 mm² nestas condições (22,4 A).

    Exigência da normaNBR 5410, tabela 36 e 5.3.4

  • Requer ajuste

    O disjuntor de 32 A não protege adequadamente o cabo de 4 mm² em “C6” (capacidade 22,4 A nestas condições).

    Exigência da normaNBR 5410, 5.3.4

  • Requer ajuste

    O agrupamento dos circuitos (3 circuitos juntos, fator 0,7) reduziu a capacidade deste cabo de 32 A para 22,4 A.

    Exigência da normaNBR 5410, tabelas 40 e 42

Dados a confirmar em campo

  • Cozinha: acima da bancada da pia, pelo menos duas tomadas (no mesmo ponto ou não).
  • Televisor: potência estimada pela biblioteca; confirme na placa ou no manual.
  • Computador: potência estimada pela biblioteca; confirme na placa ou no manual.
  • Curto-circuito do circuito C1 não verificado: falta a corrente de curto no ponto de entrega (concessionária).
  • Circuito C2: comprimento estimado; meça em campo para confirmar a queda de tensão.
  • Curto-circuito do circuito C2 não verificado: falta a corrente de curto no ponto de entrega (concessionária).
  • Ar-condicionado 12.000 BTU/h (inverter): potência estimada pela biblioteca; confirme na placa ou no manual.
  • Circuito C3: comprimento estimado; meça em campo para confirmar a queda de tensão.
  • Curto-circuito do circuito C3 não verificado: falta a corrente de curto no ponto de entrega (concessionária).
  • Circuito C4: comprimento estimado; meça em campo para confirmar a queda de tensão.
  • Curto-circuito do circuito C4 não verificado: falta a corrente de curto no ponto de entrega (concessionária).
  • Micro-ondas: potência estimada pela biblioteca; confirme na placa ou no manual.
  • Air fryer: potência estimada pela biblioteca; confirme na placa ou no manual.
  • Geladeira: potência estimada pela biblioteca; confirme na placa ou no manual.
  • Circuito C5: comprimento estimado; meça em campo para confirmar a queda de tensão.
  • Curto-circuito do circuito C5 não verificado: falta a corrente de curto no ponto de entrega (concessionária).
  • Chuveiro elétrico 5500 W: potência estimada pela biblioteca; confirme na placa ou no manual.
  • Chuveiro elétrico 5500 W: ligação direta ao ponto, sem tomada (NBR 5410, 9.5.2.3).
  • Curto-circuito do circuito C6 não verificado: falta a corrente de curto no ponto de entrega (concessionária).
  • Quadro de distribuição: com 6 circuitos, deixe espaço de reserva para pelo menos 2 circuitos futuros, e considere essa reserva no alimentador (NBR 5410, tabela 59).
  • Quadro de distribuição: comprimento do alimentador estimado; confirme em campo.
  • Neutros: cada circuito ligado a um DR tem o neutro saindo do próprio DR, sem dividir neutro com circuitos de fora dele; o condutor de proteção (PE) nunca passa pelo DR.

Agrupamento dos circuitos nos DR

Comparação de arranjos (recomendação técnica). A norma exige DR de 30 mA nos circuitos de áreas molhadas, externas e de tomadas em cozinhas e lavanderias (5.1.3.2.2); como agrupá-los é escolha de projeto. Num DR compartilhado, uma fuga em qualquer circuito desliga todos, e as pequenas fugas normais dos aparelhos se somam.

Quadro de distribuição
ArranjoDispositivos DRDesligados por um disparo (máximo)DR mais carregadoObrigatórios sem DR
Como está cadastradoDR: C5, C612 circuitos42 A (DR de pelo menos 63 A)✓ nenhum
Um DR para todos os circuitosDR: C1, C2, C3, C4, C5, C616 circuitos55,4 A (DR de pelo menos 63 A)✓ nenhum
Um DR para os circuitos que exigem DR e outro para os demaisDR: C5, C6 · DR: C1, C2, C3, C424 circuitos42 A (DR de pelo menos 63 A)✓ nenhum
DDR em cada circuito que exige DR e um DR para os demaisDR: C1, C2, C3, C4 · DDR: C5, C634 circuitos14 A (DR de pelo menos 25 A)✓ nenhum

A corrente do DR também não pode ser menor que a do disjuntor que o protege; confira a tabela de coordenação do fabricante.

Lista de materiais

Só para circuitos novos e circuitos existentes com troca de cabo. Percurso é o caminho do cabo (só a ida); a metragem de cada condutor soma a folga e as ligações nas caixas.

Por circuito
CircuitoMotivoPercursoCondutores
C3 · Ar-condicionado da salaCircuito novo16 mFase 2,5 mm²: 35,8 m · Proteção PE (verde-amarelo) 2,5 mm²: 17,9 m
C5 · Tomadas da cozinhaCircuito novo12 mFase 2,5 mm²: 14,7 m · Neutro (azul-claro) 2,5 mm²: 14,7 m · Proteção PE (verde-amarelo) 2,5 mm²: 14,7 m
C6 · Chuveiro do banheiroTroca de cabo10 mFase 10 mm²: 22,6 m · Proteção PE (verde-amarelo) 10 mm²: 11,3 m
Total de condutores a comprar
CondutorSeçãoMetragem
Fase2,5 mm²50,5 m
Fase10 mm²22,6 m
Neutro (azul-claro)2,5 mm²14,7 m
Proteção PE (verde-amarelo)2,5 mm²32,6 m
Proteção PE (verde-amarelo)10 mm²11,3 m

Critérios e fontes

  • Exigência da norma
  • Fabricante
  • Concessionária
  • Recomendação técnica
  • Hipótese de cálculo

Referência: ABNT NBR 5410:2004 (versão corrigida 2008). Conferidos com o texto da norma: capacidade de condução (tabela 36), fatores de temperatura (tabela 40) e de agrupamento (tabela 42), condutores carregados (tabela 46), seções mínimas (tabela 47), condutor de proteção (tabela 58), espaço de reserva (tabela 59), coordenação Ib ≤ In ≤ Iz (5.3.4), queda de tensão (6.2.7), DR (5.1.3.2.2), DPS (5.4.2.1, 6.3.5.2 e tabelas 31 e 49) e previsão de cargas, pontos e divisão dos circuitos (9.5.2 e 9.5.3). Resistências dos condutores: Guia de dimensionamento de cabos para baixa tensão da Prysmian (rev. 9).

Exigência da norma: item que a NBR 5410 pede. Fabricante: dado do catálogo do dispositivo (curva, Icn, I²t, coordenação DR × disjuntor). Concessionária: regra da norma de fornecimento (categoria do padrão, disjuntor de entrada, fatores de demanda, curto presumido). Recomendação técnica: boa prática que a norma não obriga. Hipótese de cálculo: valor adotado quando o dado não foi informado.

Condutores de cobre flexíveis (classe 5) com isolação de PVC (70 °C), com a resistência máxima da NBR NM 280, a maior das classes usuais, para a queda de tensão ficar do lado seguro; a reatância, pequena em circuitos residenciais, não é somada. Cargas entre fase e neutro somam na própria fase; entre fases, nas duas. A queda do alimentador soma as quedas de fase e neutro (do lado seguro).

Curto-circuito: só é verificado com a corrente presumida informada pela concessionária; a energia passante (I²t) depende do catálogo do disjuntor. A seletividade entre dispositivos e o aterramento (resistência da haste, equipotencialização) não são calculados aqui.

Os valores sugeridos pela biblioteca de equipamentos são estimativas: confirme a potência e a tensão na placa ou no manual. BTU/h é a capacidade de refrigeração do ar-condicionado, não a potência elétrica.

Cálculo de referência a partir dos dados informados; não substitui o projeto de um profissional habilitado, a norma, o catálogo do fabricante nem as regras da concessionária.

Dimensionamento de cabos residenciais: cabo, disjuntor e DR com base na NBR 5410

Cadastre a casa inteira — entrada de energia, quadros, DR, DPS, ambientes e circuitos — e veja a árvore de distribuição com o que atende, o que requer ajuste e o que falta verificar. Para um circuito só (chuveiro, tomadas, ar-condicionado), o cálculo rápido dá cabo, disjuntor, DR e o diagrama com as cores dos condutores.

Veja funcionando

Ao tocar, o vídeo é carregado do YouTube. Abrir no YouTube

Onde ela ajuda no trabalho

  • Verificar os circuitos de uma casa existente sem perder o registro do que está instalado, e comparar com uma proposta verificada.
  • Saber o efeito de um chuveiro ou ar-condicionado novo no quadro, no alimentador e no disjuntor do padrão.
  • Planejar os circuitos de uma reforma, com derivações de seção menor, grupos de DR e subquadros.
  • Explicar ao cliente, com a árvore e o relatório, por que o cabo ou o DR precisa mudar.

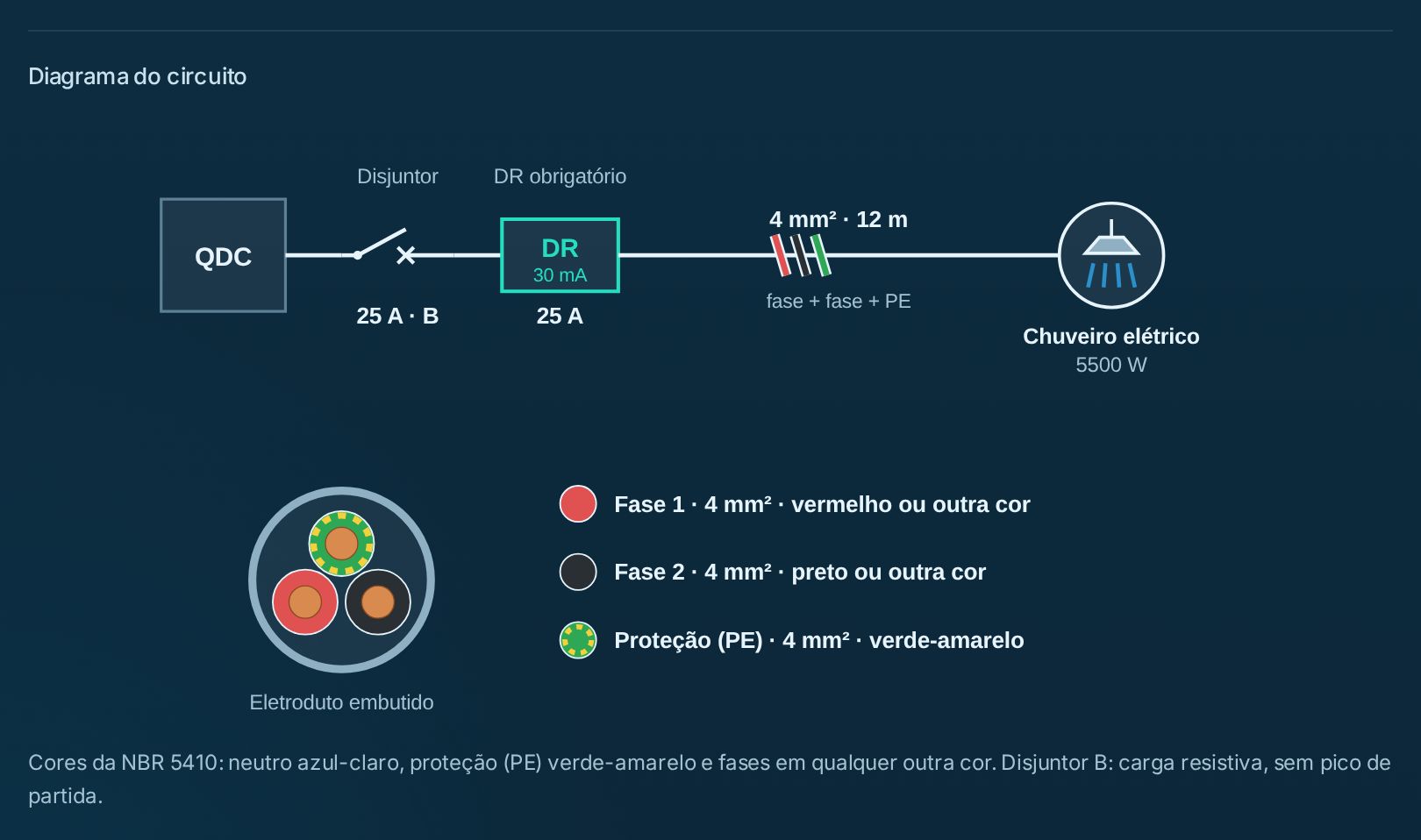

Exemplo resolvido: chuveiro de 5500 W em 220 V

Um chuveiro elétrico de 5500 W em 220 V (duas fases) fica no banheiro, a 12 m do quadro. Os condutores passam sozinhos em eletroduto embutido na parede, a 30 °C. Que cabo, disjuntor e DR usar?

Dados
CircuitoChuveiro elétrico
LocalBanheiro
Alimentação220 V · fase e fase
Potência5500 W
Comprimento (ida)12 m
InstalaçãoEmbutido em eletroduto (B1)
Resultado
Corrente de projeto26,3 A
Cabo4 mm²
Disjuntor32 A · curva B · bipolar
Interruptor DR30 mA · 40 A · obrigatório
Capacidade do cabo corrigida32 A
Queda de tensão3,73 V (1,7 %)

Como interpretar

O chuveiro consome 25 A em 220 V; com a tensão no limite do regime normal (231 V, 5 % acima), chega a 26,3 A, a corrente de projeto. O cabo de 2,5 mm² conduziria só 24 A, menos que o disjuntor de 32 A: a capacidade de condução leva ao cabo de 4 mm². A queda de 1,7 % fica bem abaixo dos 4 % do circuito terminal, e o DR de 30 mA é obrigatório por ser banheiro.

Limites e cuidados

  • Condutores de cobre com isolação de PVC, como os de casas e apartamentos. Para motores e instalações industriais, use o dimensionamento de cabos industriais.
  • Curto-circuito só com a corrente presumida informada pela concessionária; energia passante (I²t), seletividade e aterramento dependem do fabricante e do projeto. A categoria do padrão de entrada segue a norma da concessionária.
  • É apoio ao projeto: “atende aos critérios verificados” não é laudo de conformidade e não substitui o projeto elétrico com responsável técnico.

Base técnica

NBR 5410: capacidade de condução com correções de temperatura e agrupamento, seções mínimas, coordenação com o disjuntor (NBR NM 60898), queda de tensão, DR de 30 mA e cores dos condutores.

  • ABNT NBR 5410 — instalações elétricas de baixa tensão
  • ABNT NBR NM 60898 — disjuntores para instalações domésticas
  • IEC 60364-5-52 — seleção e instalação de linhas elétricas
Como conferimos os cálculos

Perguntas frequentes

Posso usar disjuntor maior para não desarmar?

Não. O disjuntor protege o cabo: ele precisa ser menor ou igual à corrente que o cabo conduz. Se desarma, o circuito precisa de cabo maior ou de outra divisão de cargas.

O DR substitui o disjuntor?

Não. O DR protege as pessoas contra choque; o disjuntor protege o cabo contra sobrecarga e curto-circuito. Nos locais exigidos pela norma, os dois são usados juntos.

Por que o cabo do meu chuveiro ficou maior que o de costume?

Porque a ferramenta calcula a corrente do chuveiro com a tensão no limite do regime normal (5 % acima da nominal), quando ele consome mais, e verifica a corrente que o cabo conduz embutido na parede, com o agrupamento e a temperatura, e a queda de tensão no comprimento real. Confira também o manual do chuveiro e use o maior.
