Volumen de tanque: vertical, horizontal, cabezales y tabla de aforo

Calcule el volumen total y el volumen por nivel de tanques verticales, horizontales y rectangulares, con cabezales planos, elípticos, hemisféricos o cónicos. La tabla de aforo geométrica ayuda a linealizar el nivel en el transmisor o en el SCADA.

Herramienta de la suscripción

Lea la explicación y el ejemplo libremente. Para usar la herramienta con sus datos, inicie sesión en una cuenta con acceso activo o suscríbase.

Lea la explicación y el ejemplo libremente. Para usar la herramienta con sus datos, inicie sesión en una cuenta con acceso activo.

¿Quiere conocer la calidad antes? Gratis, sin registro: calculadora de 4–20 mA · cables residenciales (casa entera)

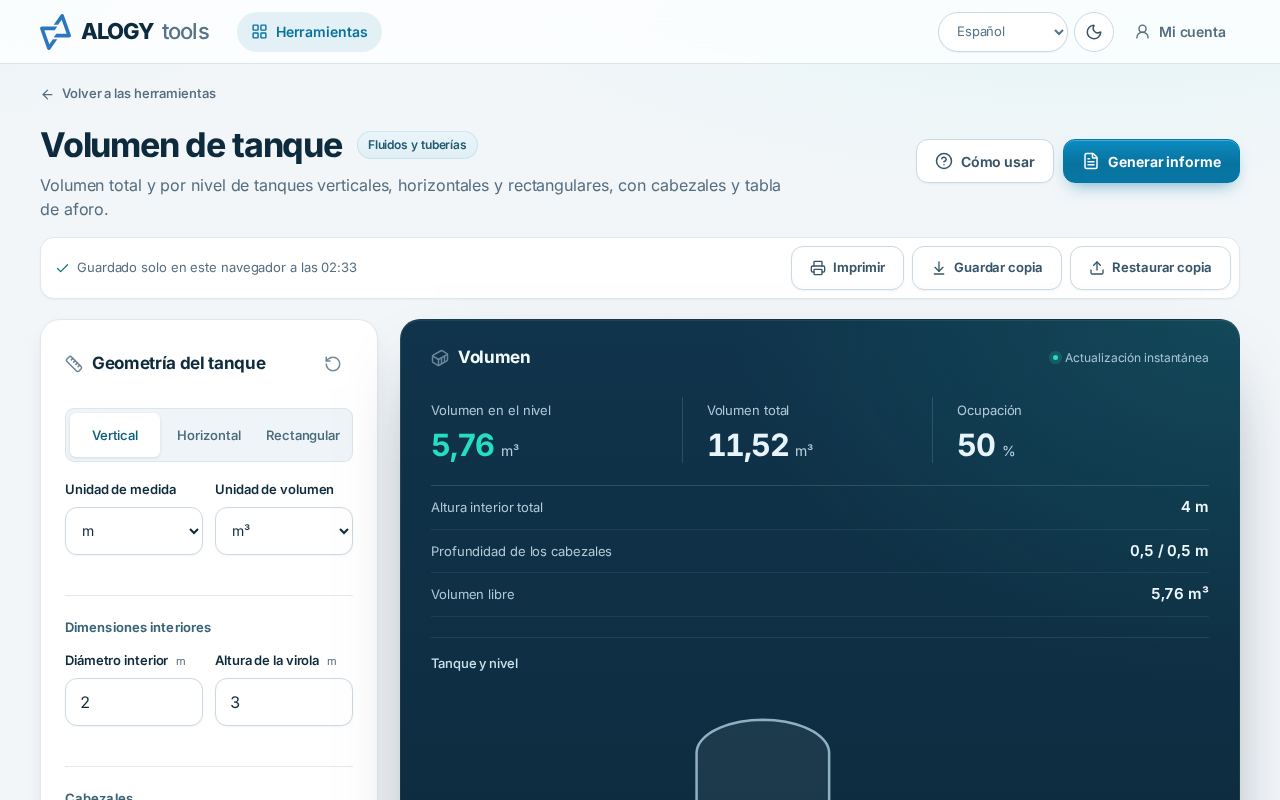

Dibujo del tanque vertical con cabezales elípticos, nivel de 2 m y 50 % de ocupaciónAmpliarDibujo del tanque vertical con cabezales elípticos, nivel de 2 m y 50 % de ocupación
El tanque del ejemplo dibujado en proporción, con el nivel y la ocupación. Recorte real de la herramienta, con el ejemplo de esta página.

Dónde ayuda en el trabajo

  • Convertir la lectura de nivel en volumen de producto para inventario o transferencia interna.
  • Armar la tabla de linealización de un transmisor de nivel en un tanque horizontal.
  • Saber cuánto cabe hasta la alarma de nivel alto antes de programar una descarga.
  • Convertir volumen en masa con la densidad del producto para comprobar balances.

Qué se ingresa

  • Forma
  • Dimensiones interiores
  • Cabezales
  • Nivel y densidad

Qué se obtiene

  • Volúmenes
  • Dibujo del tanque
  • Tabla de aforo

Ejemplo resuelto: tanque vertical con cabezales elípticos

Un tanque vertical tiene diámetro interior de 2 m, virola recta de 3 m y cabezales elípticos 2:1 en el fondo y en el techo. El transmisor de nivel indica 2 m, medidos desde el punto más bajo del fondo. ¿Cuánto producto hay en el tanque?

Datos
FormaCilíndrico vertical
Diámetro interior2 m
Altura de la virola3 m
Cabezales (fondo y techo)Elíptico 2:1
Nivel2 m
Resultado
Volumen en el nivel5,76 m³
Volumen total11,52 m³
Ocupación50 %
Altura interior total4 m
Volumen libre5,76 m³

Cómo interpretarlo

Con 2 m de nivel hay 5,76 m³ de un total de 11,52 m³ (50 %). La altura interior total es 4 m, porque cada cabezal 2:1 agrega 0,5 m. Observe la tabla de aforo: con el 10 % de la altura (0,4 m) hay solo el 6,4 % del volumen, porque el fondo curvo guarda poco producto. Por eso el volumen no debe calcularse como nivel × área en tanques con cabezales.

Límites y cuidados

  • Dimensiones interiores; la pestaña recta de los cabezales entra en la longitud de la envolvente. Compruebe en el plano el tipo de cabezal.
  • Es un volumen geométrico: no considera deformación, inclinación, serpentines, agitadores, dilatación térmica ni espuma.
  • Los tanques de custodia o fiscales necesitan el aforo oficial, hecho por medición.

Base técnica

Geometría de cilindros y cabezales planos, elípticos 2:1, hemisféricos, cónicos y torisféricos (Klöpper, 80:10 y ASME F&D); tabla de aforo geométrica, sin las correcciones de un aforo físico.

  • Geometría del elipsoide de revolución y del segmento circular (fórmulas cerradas)
  • API MPMS cap. 2 — aforo de tanques (para transferencia de custodia, realizado por medición)
Cómo verificamos los cálculos

En la versión completa, usted puede

  • Calcular tanques verticales, horizontales y rectangulares con sus datos y cabezales.
  • Explorar el nivel en el dibujo del tanque y ver el volumen cambiar al instante.
  • Obtener la tabla de aforo geométrica y la masa del producto.
  • Generar el PDF con geometría, dibujo y tabla; guardar y restaurar el trabajo.

Suscripción ALOGY Tools

Un plan libera todas las herramientas de la suscripción, con informes en PDF y trabajos guardados en la cuenta, para abrir en el celular y en la computadora.

  • Todas las herramientas de la suscripción, en portugués, inglés y español
  • Pix o tarjeta, en la página segura de Asaas, sin boleto
  • 7 días para desistir con reembolso total; después, cancele la renovación cuando quiera
Iniciar sesión en mi cuenta

Preguntas frecuentes

¿Desde dónde se mide el nivel?

Desde el punto más bajo del interior del tanque, incluido el cabezal del fondo. Si el transmisor está por encima de ese punto, sume el desnivel antes de ingresarlo.

¿La mitad de la altura es la mitad del volumen?

Solo en formas simétricas, como el tanque horizontal o el vertical con cabezales iguales. Con fondo cónico, la mitad de la altura guarda bastante menos que la mitad del volumen.

¿Puedo usar la tabla en el transmisor?

Sí: la tabla de aforo geométrica da los pares nivel × volumen para la linealización. Para custodia, use el aforo oficial.

¿Qué unidades puedo usar?

Dimensiones en m, mm, cm, ft o in y volúmenes en m³, L, galón estadounidense, barril o ft³.
