Caudal × velocidad × diámetro

Fluidos y tuberías

Calcule velocidad, caudal o diámetro interior mínimo y compare los tamaños de tubo de acero con el rango usual de velocidad.

Guardado solo en este navegador, no en la cuenta

Elija el cálculo

Tubo

Rango usual de velocidad

Rango: 1–3 m/s

Reglas prácticas de la literatura, no norma. Use el criterio de su empresa o del proyecto cuando exista.

Tubería

Actualización instantánea
Diámetro interior mínimo

94,03mm

Tubo sugerido

4"Sch 40

Caudal
50 m³/h
Área interior mínima
69,44 cm²
Diámetro interior del tubo sugerido
102,3 mm (DN 100)
Velocidad en el tubo sugerido
1,691 m/s
Rango usual
1–3 m/s · Dentro del rango

Flujo en el tubo y rango usual

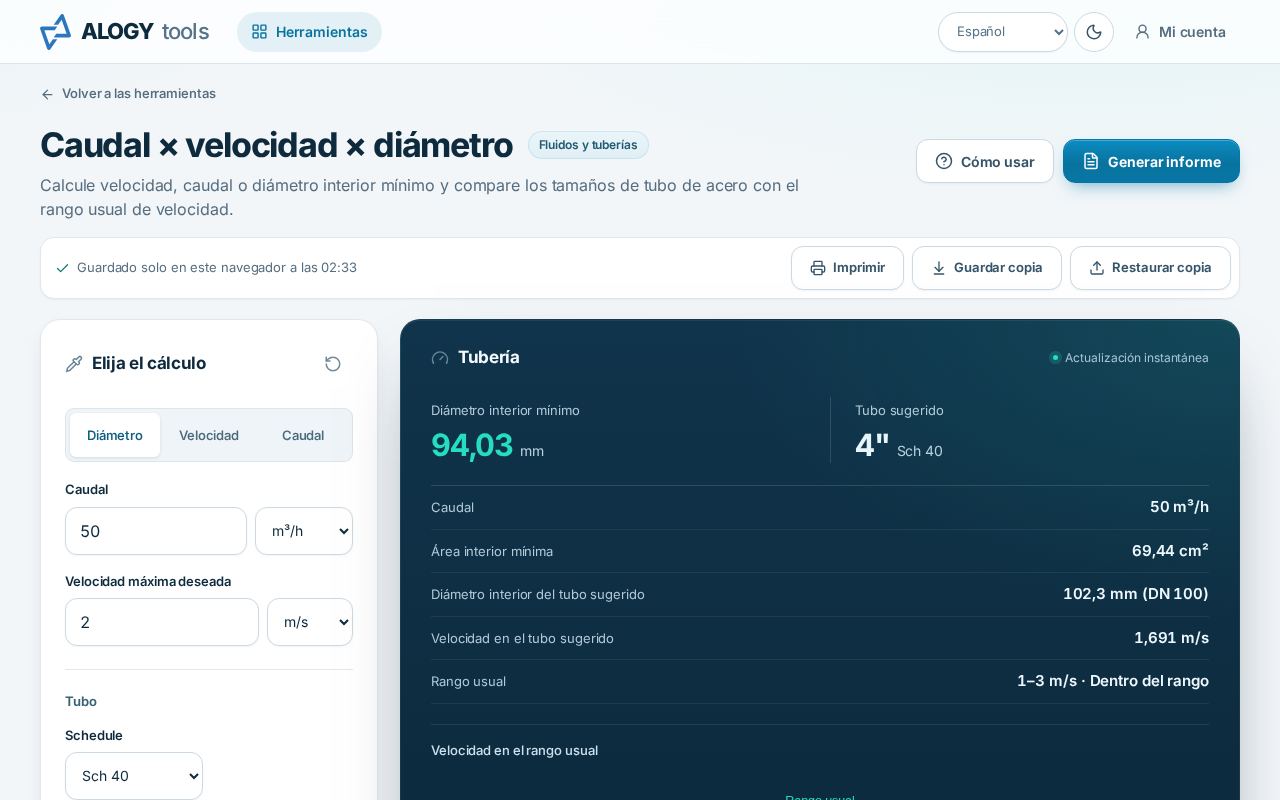

Ø 102,3 mm · 4"Q = 50 m³/hv = 1,691 m/sRango usual01234
Q = v · π·D²/4
Cálculo de referenciaLímites
  • Apoyo técnico: confirme los datos ingresados. El proyecto, la configuración y la decisión de aplicar el resultado son del profesional responsable, con la norma y los datos del fabricante.
Diámetro interior mínimo94,03 mm
Tubo sugerido4" Sch 40

Velocidad en cada tamaño de tubo

Tubos de acero ASME B36.10M, schedule 40, para el caudal de 50 m³/h.

NPSDiámetro interior (mm)Velocidad media (m/s)Situación
1/2"15,870,8Por encima del rango
3/4"20,9340,4Por encima del rango
1"26,6424,9Por encima del rango
1 1/4"35,0414,4Por encima del rango
1 1/2"40,910,6Por encima del rango
2"52,516,41Por encima del rango
2 1/2"62,714,5Por encima del rango
3"77,922,91Dentro del rango
4"102,31,69Dentro del rango
6"154,10,745Por debajo del rango
8"202,70,43Por debajo del rango
10"254,50,273Por debajo del rango
12"303,20,192Por debajo del rango

Caudal × velocidad × diámetro: elección del tubo por la velocidad

Con dos de los tres valores, calcule el tercero: velocidad media, caudal o diámetro interior mínimo. La herramienta sugiere el menor tubo de acero ASME que mantiene la velocidad en el límite y compara con el rango usual del servicio, de succión de bomba a vapor.

Dónde ayuda en el trabajo

  • Predimensionar una línea nueva antes del cálculo completo de pérdida de carga.
  • Comprobar si una tubería existente trabaja con velocidad demasiado alta después de un aumento de producción.
  • Estimar el caudal a partir de una velocidad medida con un medidor portátil.
  • Explicar a un proveedor por qué la succión de la bomba necesita un tubo mayor que la impulsión.

Ejemplo resuelto: diámetro de una línea de impulsión

Una nueva línea de impulsión de agua llevará 50 m³/h. La práctica de la empresa limita la velocidad a 2 m/s. ¿Cuál es el diámetro interior mínimo y qué tubo de acero schedule 40 cumple?

Datos
CalcularDiámetro
Caudal50 m³/h
Velocidad máxima deseada2 m/s
Tubo de aceroschedule 40
ServicioAgua: impulsión de bomba
Resultado
Diámetro interior mínimo94,03 mm
Tubo sugerido4" sch 40
Diámetro interior del tubo sugerido102,3 mm
Velocidad en el tubo sugerido1,69 m/s
Velocidad en el tubo de 3"2,91 m/s

Cómo interpretarlo

El diámetro interior mínimo es 94,03 mm. El menor tubo que cumple es el de 4" schedule 40, con 102,3 mm interiores, donde el agua circula a 1,69 m/s, dentro del rango usual de 1 a 3 m/s para impulsión. El tubo de 3", justo debajo, llevaría 2,91 m/s: todavía en el rango, pero por encima del límite pedido y con una pérdida de carga mucho mayor. La herramienta de pérdida de carga confirma la elección con la línea completa.

Límites y cuidados

  • Los rangos de velocidad son reglas prácticas de literatura, no norma: ruido, erosión, NPSH y golpe de ariete definen el límite real de su proyecto.
  • La tabla cubre tubos de acero ASME de 1/2" a 12", schedule 40 y 80. Para PVC, cobre o DIN, ingrese el diámetro interior.
  • En gases la velocidad cambia a lo largo de la línea con la presión; use el caudal en la condición real del tramo.
  • No calcula la pérdida de carga: use la herramienta de pérdida de carga para la línea completa.

Base técnica

Ecuación de continuidad, diámetros interiores ASME B36.10M y rangos usuales de velocidad de la literatura de proyecto.

  • ASME B36.10M — tubos de acero soldados y sin costura
  • Crane TP-410 — Flow of Fluids Through Valves, Fittings and Pipe
Cómo verificamos los cálculos

Preguntas frecuentes

¿Por qué la succión de la bomba usa velocidad menor?

Una velocidad alta en la succión aumenta la pérdida antes de la bomba y reduce el NPSH disponible, lo que favorece la cavitación. Por eso el rango usual de succión es de 0,5 a 1,5 m/s.

¿Puedo usar el diámetro nominal en la cuenta?

No. El diámetro nominal es solo un nombre: un tubo de 4" schedule 40 tiene 102,26 mm interiores y el schedule 80, 97,18 mm. La herramienta usa el diámetro interior.

¿La velocidad baja también es un problema?

Puede serlo: el tubo queda más grande y caro de lo necesario y, con sólidos en suspensión, puede haber depósitos.

Tablas y guías relacionadas
