Dimensionamiento de cables residenciales

Electricidad residencial

Registre la casa entera — acometida, tableros, ambientes y circuitos — y vea en el árbol de distribución lo que cumple, lo que requiere ajuste y lo que falta verificar, según la NBR 5410.

Hecha para instalaciones en Brasil: ABNT NBR 5410 (alineada con la IEC 60364-5-52) y reglas brasileñas de previsión de cargas. Fuera de Brasil, úsela solo como referencia y siga la norma de su país.

Guardado solo en este navegador, no en la cuenta
Requiere ajuste3 circuitos requieren ajuste · 0 con verificación pendiente · 3 cumplen los criterios verificados
Proyecto y ejecución por un profesional habilitadoLímites
  • Apoyo para estudio y predimensionamiento: el proyecto final y la ejecución son de un profesional habilitado, con la norma y las reglas de la distribuidora.
  • No verifica selectividad, puesta a tierra, condiciones especiales del lugar ni las reglas de la distribuidora.
  • Apoyo técnico: confirme los datos ingresados. El proyecto, la configuración y la decisión de aplicar el resultado son del profesional responsable, con la norma y los datos del fabricante.

Totales de la vivienda

Carga instalada
10,7 kW · 10,8 kVA
Demanda considerada
10,8 kVA
Fase A
54,1 A
Fase B
39 A
Neutro (estimado)
20,7 A
Desequilibrio
28 %
Disyuntor de la acometida
63 A

Criterio de demanda: carga instalada, sin factor (del lado seguro). Los circuitos entre fase y neutro suman en su propia fase; los circuitos entre fases, en las dos.

Árbol de distribución

100%
  • Cumple
  • Requiere ajuste
  • Pendiente
  • Barra: todo lo que sale de ella está en paralelo
  • DPS: en paralelo, hasta tierra
  • Metros del cable, solo la ida; en los puntos, hasta el tablero
  • Circuito nuevo planificado

Toque un disyuntor o un punto para ver los detalles y editar. Los botones − y + pliegan y despliegan los grupos de diferencial.

Lo que requiere ajuste o verificación

PendienteAcometida
  • Pendiente

    Informe la distribuidora: la categoría de la acometida (disyuntor y cables) sigue su norma de suministro.

    Distribuidora

  • Pendiente

    Corriente de cortocircuito en el punto de entrega no informada: las verificaciones de cortocircuito y de capacidad de corte quedaron pendientes.

    Distribuidora

    Pida a la distribuidora la corriente de cortocircuito presunta en el punto de entrega; muchas la informan en su norma de suministro.

Requiere ajusteTablero de distribución
  • Requiere ajuste

    Acometida por línea aérea: la norma exige DPS en el tablero de distribución principal (o junto a la entrada) donde hay más de 25 días de tormenta por año (AQ2), el caso de la mayor parte de Brasil. Conectado de las fases y del neutro a la barra de tierra.

    Exigencia de la normaNBR 5410, 5.4.2.1 e 6.3.5.2

Requiere ajusteC1 · Tomacorrientes de la sala
  • Requiere ajuste

    El disyuntor de 20 A no protege adecuadamente el cable de 2,5 mm² en “C1” (capacidad 16,8 A en estas condiciones).

    Exigencia de la normaNBR 5410, 5.3.4

  • Requiere ajuste

    El agrupamiento de circuitos (3 circuitos juntos, factor 0,7) redujo la capacidad de este cable de 24 A a 16,8 A.

    Exigencia de la normaNBR 5410, tabelas 40 e 42

Requiere ajusteC4 · Tomacorrientes de los dormitorios
  • Requiere ajuste

    El disyuntor de 20 A no protege adecuadamente el tramo “Derivación dormitorio 1” de 2,5 mm² (capacidad 16,8 A): la reducción de sección necesita protección propia o un disyuntor menor.

    Exigencia de la normaNBR 5410, 5.3.4

  • Requiere ajuste

    El disyuntor de 20 A no protege adecuadamente el tramo “Derivación dormitorio 2” de 2,5 mm² (capacidad 16,8 A): la reducción de sección necesita protección propia o un disyuntor menor.

    Exigencia de la normaNBR 5410, 5.3.4

  • Requiere ajuste

    El agrupamiento de circuitos (3 circuitos juntos, factor 0,7) redujo la capacidad de este cable de 32 A a 22,4 A.

    Exigencia de la normaNBR 5410, tabelas 40 e 42

  • Pendiente

    Fase del circuito C4 no informada: el cálculo de la casa supuso B.

    Hipótesis de cálculo

    Siga el cable del disyuntor hasta la barra o use un detector de tensión: identifique en qué fase (A, B o C) está conectado el circuito.

  • Pendiente

    Conductor de protección (PE) del circuito C4 no informado.

    Exigencia de la norma

    Verifique que exista el conductor de protección (verde-amarillo o verde) hasta los tomacorrientes y equipos del circuito.

Requiere ajusteC6 · Ducha eléctrica del baño
  • Requiere ajuste

    “C6”: la corriente del tramo (26,3 A) supera la capacidad del cable de 4 mm² en estas condiciones (22,4 A).

    Exigencia de la normaNBR 5410, tabela 36 e 5.3.4

  • Requiere ajuste

    El disyuntor de 32 A no protege adecuadamente el cable de 4 mm² en “C6” (capacidad 22,4 A en estas condiciones).

    Exigencia de la normaNBR 5410, 5.3.4

  • Requiere ajuste

    El agrupamiento de circuitos (3 circuitos juntos, factor 0,7) redujo la capacidad de este cable de 32 A a 22,4 A.

    Exigencia de la normaNBR 5410, tabelas 40 e 42

Datos a confirmar en obra

  • Cocina: sobre la mesada del fregadero, al menos dos tomacorrientes (en el mismo punto o no).
  • Televisor: potencia estimada por la biblioteca; confírmela en la placa o en el manual.
  • Computadora: potencia estimada por la biblioteca; confírmela en la placa o en el manual.
  • Cortocircuito del circuito C1 no verificado: falta la corriente de cortocircuito en el punto de entrega (distribuidora).
  • Circuito C2: longitud estimada; mida en obra para confirmar la caída de tensión.
  • Cortocircuito del circuito C2 no verificado: falta la corriente de cortocircuito en el punto de entrega (distribuidora).
  • Aire acondicionado 12.000 BTU/h (inverter): potencia estimada por la biblioteca; confírmela en la placa o en el manual.
  • Circuito C3: longitud estimada; mida en obra para confirmar la caída de tensión.
  • Cortocircuito del circuito C3 no verificado: falta la corriente de cortocircuito en el punto de entrega (distribuidora).
  • Circuito C4: longitud estimada; mida en obra para confirmar la caída de tensión.
  • Cortocircuito del circuito C4 no verificado: falta la corriente de cortocircuito en el punto de entrega (distribuidora).
  • Micro-ondas: potencia estimada por la biblioteca; confírmela en la placa o en el manual.
  • Freidora de aire: potencia estimada por la biblioteca; confírmela en la placa o en el manual.
  • Heladera: potencia estimada por la biblioteca; confírmela en la placa o en el manual.
  • Circuito C5: longitud estimada; mida en obra para confirmar la caída de tensión.
  • Cortocircuito del circuito C5 no verificado: falta la corriente de cortocircuito en el punto de entrega (distribuidora).
  • Ducha eléctrica 5500 W: potencia estimada por la biblioteca; confírmela en la placa o en el manual.
  • Ducha eléctrica 5500 W: conexión directa al punto, sin tomacorriente (NBR 5410, 9.5.2.3).
  • Cortocircuito del circuito C6 no verificado: falta la corriente de cortocircuito en el punto de entrega (distribuidora).
  • Tablero de distribución: con 6 circuitos, deje espacio de reserva para al menos 2 circuitos futuros, y considere esa reserva en el alimentador (NBR 5410, tabla 59).
  • Tablero de distribución: longitud del alimentador estimada; confírmela en obra.
  • Neutros: cada circuito conectado a un diferencial toma el neutro del propio diferencial, sin compartir neutro con circuitos de fuera de él; el conductor de protección (PE) nunca pasa por el diferencial.

Agrupamiento de los circuitos en los diferenciales

Comparación de arreglos (recomendación técnica). La norma exige diferencial de 30 mA en los circuitos de áreas húmedas, exteriores y de tomacorrientes de cocinas y lavaderos (5.1.3.2.2); cómo agruparlos es una decisión de proyecto. En un diferencial compartido, una fuga en cualquier circuito desconecta todos, y las pequeñas fugas normales de los equipos se suman.

Tablero de distribución
ArregloDispositivos diferencialesDesconectados por un disparo (máximo)Diferencial más cargadoObligatorios sin diferencial
Como está registradoID: C5, C612 circuitos42 A (diferencial de al menos 63 A)✓ ninguno
Un diferencial para todos los circuitosID: C1, C2, C3, C4, C5, C616 circuitos55,4 A (diferencial de al menos 63 A)✓ ninguno
Un diferencial para los circuitos que lo exigen y otro para los demásID: C5, C6 · ID: C1, C2, C3, C424 circuitos42 A (diferencial de al menos 63 A)✓ ninguno
Un RCBO en cada circuito que exige diferencial y un diferencial para los demásID: C1, C2, C3, C4 · DDR: C5, C634 circuitos14 A (diferencial de al menos 25 A)✓ ninguno

La corriente del diferencial tampoco puede ser menor que la del disyuntor que lo protege; verifique la tabla de coordinación del fabricante.

Lista de materiales

Solo para circuitos nuevos y circuitos existentes con cambio de cable. Recorrido es el camino del cable (solo la ida); el metraje de cada conductor suma el margen y las conexiones en las cajas.

Por circuito
CircuitoMotivoRecorridoConductores
C3 · Aire acondicionado de la salaCircuito nuevo16 mFase 2,5 mm²: 35,8 m · Protección PE (verde-amarillo) 2,5 mm²: 17,9 m
C5 · Tomacorrientes de la cocinaCircuito nuevo12 mFase 2,5 mm²: 14,7 m · Neutro (celeste) 2,5 mm²: 14,7 m · Protección PE (verde-amarillo) 2,5 mm²: 14,7 m
C6 · Ducha eléctrica del bañoCambio de cable10 mFase 10 mm²: 22,6 m · Protección PE (verde-amarillo) 10 mm²: 11,3 m
Total de conductores a comprar
ConductorSecciónMetraje
Fase2,5 mm²50,5 m
Fase10 mm²22,6 m
Neutro (celeste)2,5 mm²14,7 m
Protección PE (verde-amarillo)2,5 mm²32,6 m
Protección PE (verde-amarillo)10 mm²11,3 m

Criterios y fuentes

  • Exigencia de la norma
  • Fabricante
  • Distribuidora
  • Recomendación técnica
  • Hipótesis de cálculo

Hecha para instalaciones en Brasil: ABNT NBR 5410 (alineada con la IEC 60364-5-52) y reglas brasileñas de previsión de cargas. Fuera de Brasil, úsela solo como referencia y siga la norma de su país.

Referencia: ABNT NBR 5410:2004 (versión corregida 2008). Verificados con el texto de la norma: capacidad de conducción (tabla 36), factores de temperatura (tabla 40) y de agrupamiento (tabla 42), conductores cargados (tabla 46), secciones mínimas (tabla 47), conductor de protección (tabla 58), espacio de reserva (tabla 59), coordinación Ib ≤ In ≤ Iz (5.3.4), caída de tensión (6.2.7), diferencial (5.1.3.2.2), DPS (5.4.2.1, 6.3.5.2 y tablas 31 y 49) y previsión de cargas, puntos y división de los circuitos (9.5.2 y 9.5.3). Resistencias de los conductores: guía de dimensionamiento de cables de baja tensión de Prysmian (rev. 9).

Exigencia de la norma: ítem que pide la NBR 5410. Fabricante: dato del catálogo del dispositivo (curva, Icn, I²t, coordinación diferencial × disyuntor). Distribuidora: regla de la norma de suministro (categoría de la acometida, disyuntor de entrada, factores de demanda, cortocircuito presunto). Recomendación técnica: buena práctica que la norma no obliga. Hipótesis de cálculo: valor adoptado cuando el dato no fue informado.

Conductores de cobre flexibles (clase 5) con aislamiento de PVC (70 °C), con la resistencia máxima de la NBR NM 280, la mayor de las clases usuales, para que la caída de tensión quede del lado seguro; la reactancia, pequeña en circuitos residenciales, no se suma. Las cargas entre fase y neutro suman en su propia fase; entre fases, en las dos. La caída del alimentador suma las caídas de fase y neutro (del lado seguro).

Cortocircuito: solo se verifica con la corriente presunta informada por la distribuidora; la energía pasante (I²t) depende del catálogo del disyuntor. La selectividad entre dispositivos y la puesta a tierra (resistencia de la jabalina, equipotencialización) no se calculan aquí.

Los valores sugeridos por la biblioteca de equipos son estimaciones: confirme la potencia y la tensión en la placa o en el manual. BTU/h es la capacidad de refrigeración del aire acondicionado, no la potencia eléctrica.

Cálculo de referencia a partir de los datos informados; no reemplaza el proyecto de un profesional habilitado, la norma, el catálogo del fabricante ni las reglas de la distribuidora.

Dimensionamiento de cables residenciales: cable, disyuntor y diferencial con base en la NBR 5410

Registre la casa entera — acometida, tableros, diferenciales, DPS, ambientes y circuitos — y vea el árbol de distribución con lo que cumple, lo que requiere ajuste y lo que falta verificar. Para un solo circuito (ducha, tomas, aire acondicionado), el cálculo rápido da cable, disyuntor, diferencial y el diagrama con los colores de los conductores.

Dónde ayuda en el trabajo

  • Verificar los circuitos de una casa existente sin perder el registro de lo instalado, y compararlos con una propuesta verificada.
  • Saber el efecto de una ducha o un aire acondicionado nuevo en el tablero, el alimentador y el disyuntor de la acometida.
  • Planificar los circuitos de una reforma, con derivaciones de sección menor, grupos de diferencial y subtableros.
  • Explicar al cliente, con el árbol y el informe, por qué el cable o el diferencial tiene que cambiar.

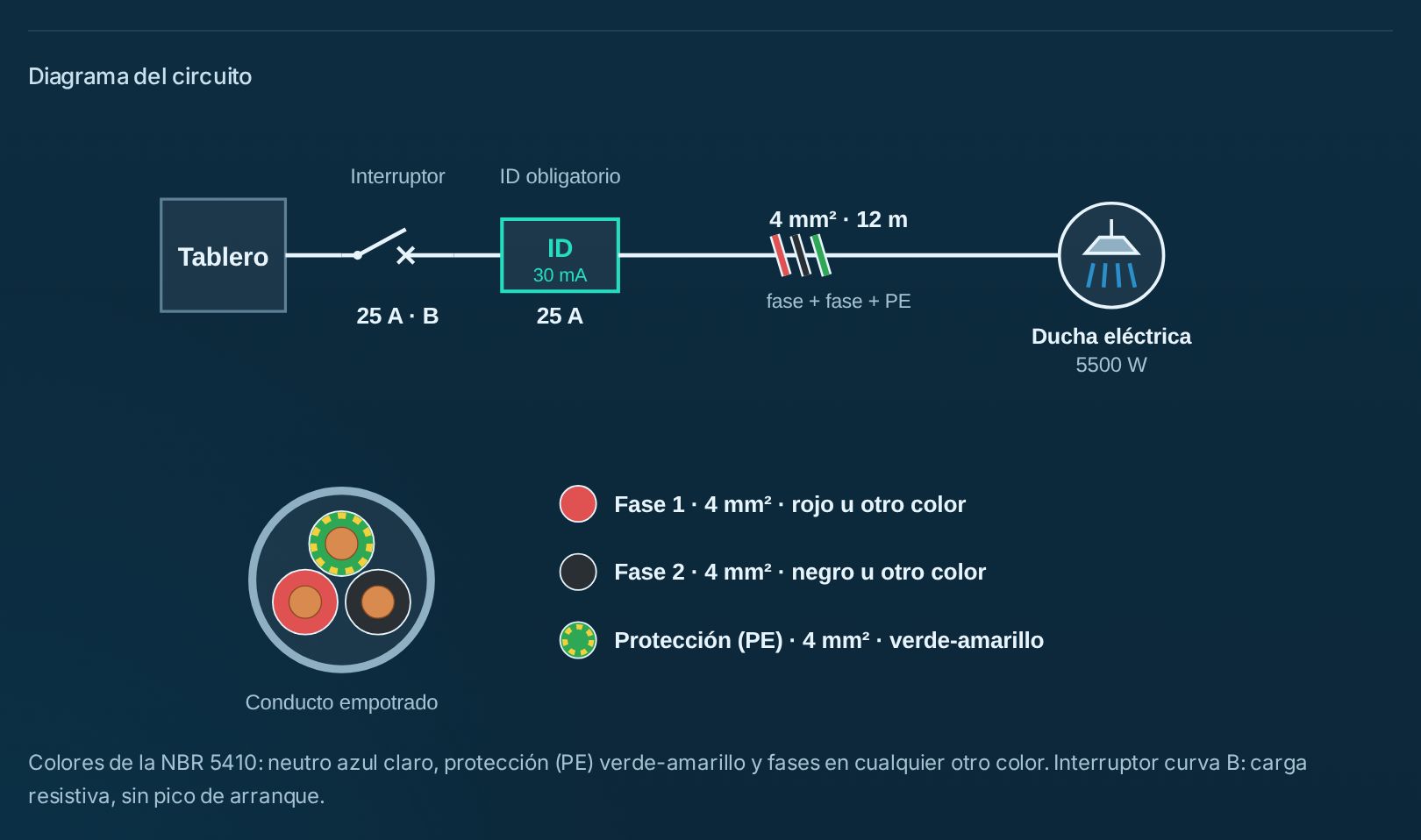

Ejemplo resuelto: ducha de 5500 W en 220 V

Una ducha eléctrica de 5500 W en 220 V (dos fases) está en el baño, a 12 m del tablero. Los conductores van solos en un conducto empotrado en la pared, a 30 °C. ¿Qué cable, interruptor y diferencial usar?

Datos
CircuitoDucha eléctrica
LocalBaño
Alimentación220 V · fase y fase
Potencia5500 W
Longitud (ida)12 m
InstalaciónEmpotrado en conducto (B1)
Resultado
Corriente de proyecto26,3 A
Cable4 mm²
Interruptor32 A · curva B · bipolar
Interruptor diferencial30 mA · 40 A · obligatorio
Capacidad del cable corregida32 A
Caída de tensión3,73 V (1,7 %)

Cómo interpretarlo

La ducha consume 25 A en 220 V; con la tensión en el límite del régimen normal (231 V, 5 % arriba), llega a 26,3 A, la corriente de proyecto. El cable de 2,5 mm² conduciría solo 24 A, menos que el interruptor de 32 A: la capacidad de conducción lleva al cable de 4 mm². La caída de 1,7 % queda muy por debajo del 4 % del circuito terminal, y el diferencial de 30 mA es obligatorio por ser un baño.

Límites y cuidados

  • Conductores de cobre con aislamiento de PVC, como los de casas y departamentos. Para motores e instalaciones industriales, use el dimensionamiento de cables industriales.
  • Cortocircuito solo con la corriente presunta informada por la distribuidora; energía pasante (I²t), selectividad y puesta a tierra dependen del fabricante y del proyecto. La categoría de la acometida sigue la norma de la distribuidora.
  • Es un apoyo al proyecto: “cumple los criterios verificados” no es un certificado de conformidad y no sustituye el proyecto eléctrico con responsable técnico.

Base técnica

NBR 5410 brasileña (alineada con la IEC 60364): capacidad de conducción con correcciones de temperatura y agrupamiento, secciones mínimas, coordinación con el disyuntor (NBR NM 60898), caída de tensión, diferencial de 30 mA y colores de los conductores.

  • ABNT NBR 5410 — instalaciones eléctricas de baja tensión
  • ABNT NBR NM 60898 — disyuntores automáticos para instalaciones domésticas
  • IEC 60364-5-52 — selección e instalación de canalizaciones eléctricas
Cómo verificamos los cálculos

Preguntas frecuentes

¿Puedo usar un interruptor mayor para que no dispare?

No. El interruptor protege el cable: debe ser menor o igual a la corriente que el cable conduce. Si dispara, el circuito necesita un cable mayor u otra división de cargas.

¿El diferencial reemplaza al interruptor?

No. El diferencial protege a las personas contra descargas; el interruptor protege el cable contra sobrecarga y cortocircuito. Donde la norma lo exige, se usan juntos.

¿Por qué el cable de mi ducha salió mayor que lo habitual?

Porque la herramienta calcula la corriente de la ducha con la tensión en el límite del régimen normal (5 % arriba de la nominal), cuando consume más, y verifica la corriente que conduce el cable empotrado en la pared, con el agrupamiento y la temperatura, y la caída de tensión en la longitud real. Consulte también el manual de la ducha y use el mayor.
