Dimensionamiento de cables industriales: el cable con base en la NBR 5410 a partir de la carga y la distancia
Ingrese la carga (potencia o corriente), la distancia hasta ella, el método de instalación, la agrupación y, si la tiene, la corriente de cortocircuito; para un motor, el arranque. La herramienta indica el cable de baja tensión (hasta 1 kV) con base en la NBR 5410 — sección mínima, capacidad de conducción, caída de tensión, caída en el arranque y cortocircuito —, el disyuntor con su curva, el neutro, el conductor de protección y la longitud a comprar.
Herramienta de la suscripción
Lea la explicación y el ejemplo libremente. Para usar la herramienta con sus datos, inicie sesión en una cuenta con acceso activo o suscríbase.
Lea la explicación y el ejemplo libremente. Para usar la herramienta con sus datos, inicie sesión en una cuenta con acceso activo.
¿Quiere conocer la calidad antes? Gratis, sin registro: calculadora de 4–20 mA · cables residenciales (casa entera)
AmpliarDónde ayuda en el trabajo
- Elegir el cable de un motor lejos del CCM, en conducto, bandeja o escalerilla.
- Dimensionar el alimentador de un tablero con cables en paralelo.
- Verificar la sección por cortocircuito cerca del transformador.
- Comparar cobre y aluminio, PVC y XLPE, y documentar la elección en el informe.
Qué se ingresa
Qué se obtiene

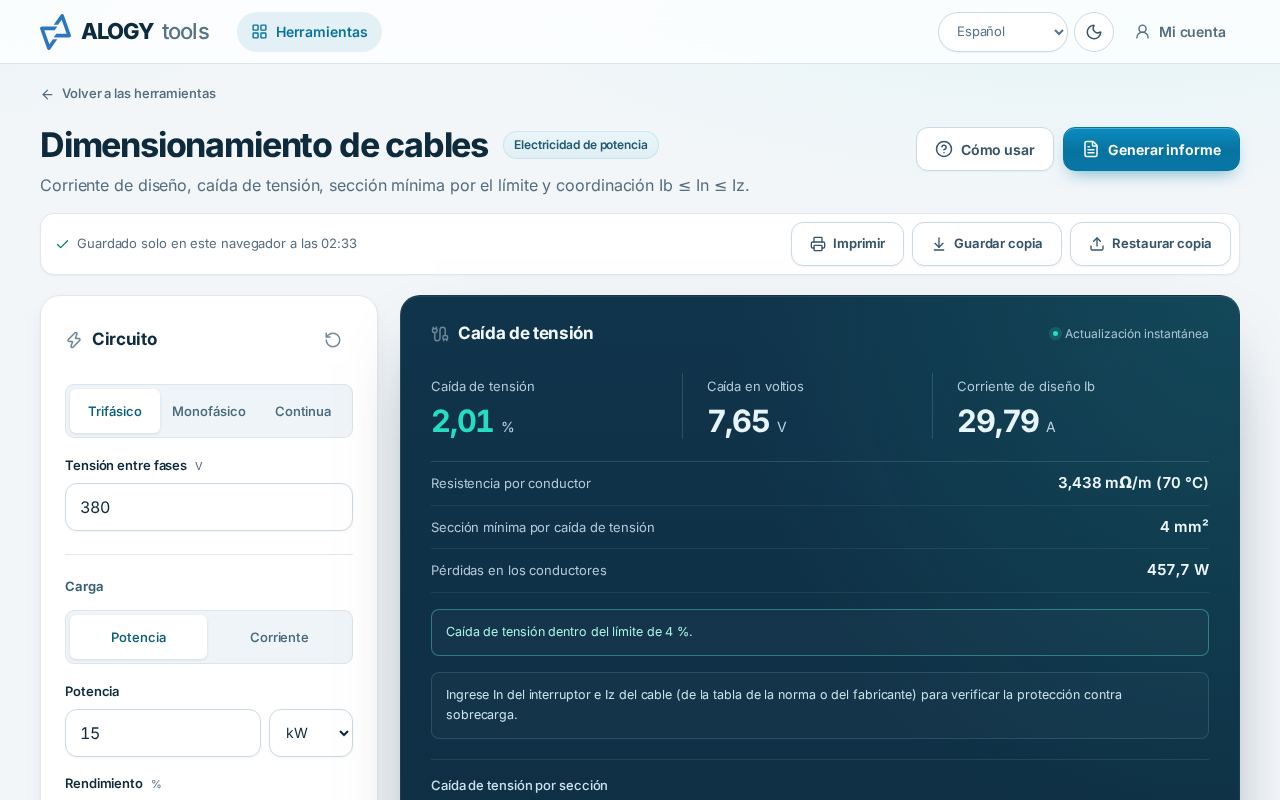

Ejemplo resuelto: alimentación de un motor de 15 kW
Un motor trifásico de 15 kW en el eje, 380 V, factor de potencia 0,85 y rendimiento del 90 %, con arranque directo (Ip/In = 7), está a 50 m del tablero, en un esquema TN. El cable de cobre flexible con aislamiento de PVC va solo en un conducto a la vista (método B1), a 30 °C, y la caída máxima admitida es del 4 %. ¿Qué cable y disyuntor usar?
| Sistema | Trifásico |
|---|---|
| Tensión entre fases | 380 V |
| Potencia en el eje | 15 kW |
| Factor de potencia | 0,85 |
| Rendimiento | 90 % |
| Distancia hasta la carga | 50 m |
| Instalación | B1 · conducto a la vista · cobre · PVC |
| Límite de caída | 4 % |
| Arranque | Directo · Ip/In 7 |
| Corriente de proyecto Ib | 29,8 A |
|---|---|
| Disyuntor | 32 A · curva D |
| Cable recomendado | 10 mm² |
| Capacidad corregida Iz | 50 A |
| Caída de tensión | 5,15 V (1,35 %) |
| Sección por caída de tensión | 4 mm² |
| Caída en el arranque | 3,71 % |
| Longitud protegida contra choque | 57 m |
Cómo interpretarlo
La corriente de proyecto es 29,8 A y el disyuntor comercial inmediatamente superior es de 32 A. Por la caída de tensión bastaría 4 mm² (3,45 % a 50 m), pero ese cable conduce solo 28 A en el método B1, menos que el disyuntor: la capacidad de conducción pide 6 mm². En el arranque, con 209 A y cos φ 0,3, la caída llega al 3,71 %, dentro del 10 % de la NBR 5410 (6.5.1.3.3); como la curva C dispararía desde 160 A, menos que el arranque, el disyuntor es curva D, con disparo instantáneo garantizado solo desde 640 A. Con 6 mm², una falla a tierra al final del cable no llega a esa corriente: el disyuntor protege contra choque solo hasta 33 m (NBR 5410, 5.1.2.2.4.2). La sección adoptada, la mayor entre los criterios, queda en 10 mm², que protege hasta 57 m, con Iz de 50 A y caída del 1,35 %. Con un diferencial en el circuito, 6 mm² bastarían.
Límites y cuidados
- Cables de cobre o aluminio con aislamiento de PVC (70 °C) o EPR/XLPE (90 °C), en los métodos A1 a G de la NBR 5410 (IEC 60364-5-52). Para casas y departamentos, use el dimensionamiento de cables residenciales.
- La protección contra choque usa el método convencional (80 % de U0 en el origen); la selectividad y el I²t del disyuntor vienen del fabricante.
- Es un apoyo al proyecto: no sustituye el proyecto eléctrico con responsable técnico.
Base técnica
NBR 5410:2004 (alineada con la IEC 60364-5-52): sección mínima (tabla 47), capacidad de conducción (tablas 36 a 39 con las correcciones de las tablas 40 a 45), coordinación del cable con el disyuntor (5.3.4), caída de tensión (6.2.7) con la resistencia máxima de la NBR NM 280 (IEC 60228) y la reactancia, soportabilidad al cortocircuito (5.3.5, tabla 30), protección contra choque por seccionamiento automático (5.1.2.2.4), neutro con armónicas (6.2.5.6.1 y anexo F) y circuitos de motores (6.5.1.3: factor de servicio y caída en el arranque).
- ABNT NBR 5410 — instalaciones eléctricas de baja tensión
- ABNT NBR NM 280 (IEC 60228) — conductores de cables aislados
- IEC 60364-5-52 — selección e instalación de canalizaciones eléctricas
En la versión completa, usted puede
- Dimensionar circuitos trifásicos, monofásicos y de corriente continua a partir de la potencia o la corriente.
- Elegir el método de instalación A1 a G, temperatura, agrupación, cobre o aluminio, PVC o XLPE y cables en paralelo.
- Ver la sección que exige cada criterio, las secciones cercanas con Iz y caída, el neutro, el PE y la longitud.
- Generar el informe en PDF sin marca y guardar el trabajo en el dispositivo o en la cuenta, para abrirlo en otro dispositivo.
Suscripción ALOGY Tools
Un plan libera todas las herramientas de la suscripción, con informes en PDF y trabajos guardados en la cuenta, para abrir en el celular y en la computadora.
- Todas las herramientas de la suscripción, en portugués, inglés y español
- Pix o tarjeta, en la página segura de Asaas, sin boleto
- 7 días para desistir con reembolso total; después, cancele la renovación cuando quiera
Preguntas frecuentes
¿La distancia es ida y vuelta?
No. Ingrese solo la ida, por el camino real del cable. El factor k ya considera el retorno: √3 en trifásico y 2 en monofásico y en corriente continua. La longitud a comprar multiplica por los conductores y suma el sobrante.
¿Por qué la herramienta indicó un cable mayor que el de la caída de tensión?
Porque la sección debe cumplir todos los criterios. Los cables cortos con corriente alta se deciden por la capacidad de conducción; los largos, por la caída; los circuitos cerca del transformador, por el cortocircuito.
¿Puedo ingresar el disyuntor que ya existe?
Sí. El cable se elige para que Iz sea al menos el In ingresado. Un disyuntor menor que la corriente de proyecto se rechaza, porque dispararía en uso normal.
