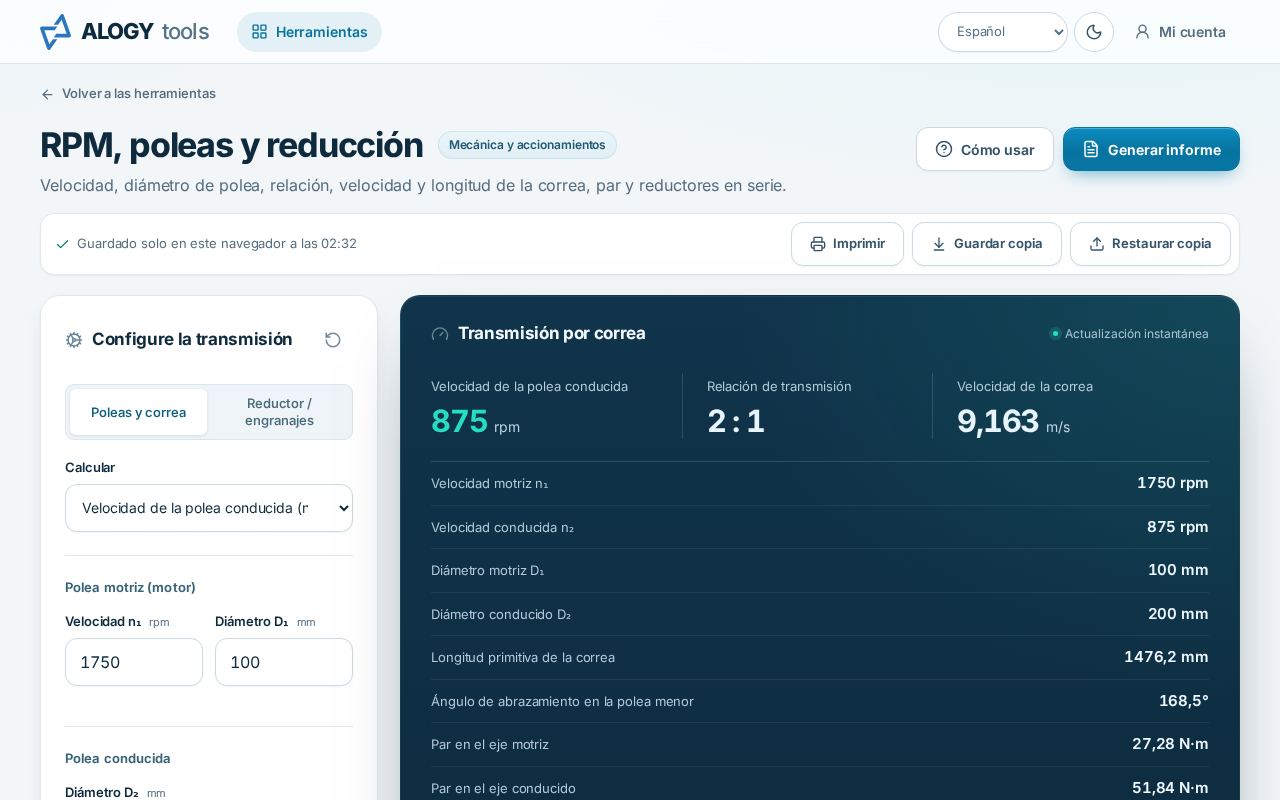

RPM, poleas y reducción

Mecánica y accionamientos

Velocidad, diámetro de polea, relación, velocidad y longitud de la correa, par y reductores en serie.

Guardado solo en este navegador, no en la cuenta

Configure la transmisión

Polea motriz (motor)

Polea conducida

Use el diámetro primitivo (de paso) de la polea, no el exterior.

Correa y transmisión

Las correas en V suelen estar entre 93 y 97 %; use el dato del fabricante cuando exista.

Transmisión por correa

Actualización instantánea
Velocidad de la polea conducida

875rpm

Relación de transmisión

2 : 1

Velocidad de la correa

9,163m/s

Velocidad motriz n₁
1750 rpm
Velocidad conducida n₂
875 rpm
Diámetro motriz D₁
100 mm
Diámetro conducido D₂
200 mm
Longitud primitiva de la correa
1476,2 mm
Ángulo de abrazamiento en la polea menor
168,5°
Par en el eje motriz
27,28 N·m
Par en el eje conducido
51,84 N·m
Potencia en el eje conducido
4,75 kW

Esquema de la transmisión por correa

Motriz: 1750 rpm · ⌀ 100 mmConducida: 875 rpm · ⌀ 200 mm
n₂·D₂ = n₁·D₁·(1 − s)
Cálculo de referenciaLímites
  • Confirme la rotación máxima de la polea, de la correa y de la máquina accionada, y los diámetros en el catálogo del fabricante.
  • Apoyo técnico: confirme los datos ingresados. El proyecto, la configuración y la decisión de aplicar el resultado son del profesional responsable, con la norma y los datos del fabricante.
Velocidad de la polea conducida875 rpm
Relación de transmisión2 : 1
Velocidad de la correa9,163 m/s

Diámetros normalizados cercanos

Números preferentes R20 (ISO 3). Confirme los diámetros disponibles en el catálogo del fabricante.

D₂ normalizado (mm)n₂ resultante (rpm)Diferencia
1401250+42,9 %
1601094+25 %
180972,2+11,1 %
2008750 %
224781,3-10,7 %
250700-20 %
280625-28,6 %

RPM, poleas y reducción: velocidad, correa y par

Descubra la velocidad que sale de una polea, el diámetro de polea para llegar a una velocidad, la longitud de la correa y el par en cada eje. Para reductores, encadene etapas y rendimientos y vea la velocidad y el par a la salida.

Dónde ayuda en el trabajo

  • Cambiar la polea de un ventilador o bomba para ajustar el caudal sin cambiar el motor.
  • Comprobar si la velocidad de placa de un equipo coincide con las poleas montadas.
  • Estimar la longitud de la correa antes de pedirla al almacén.
  • Conocer el par a la salida de un reductor para dimensionar acoplamiento, eje o chaveta.

Ejemplo resuelto: ventilador accionado por correa

Un motor de 1750 rpm acciona un ventilador con correa en V. La polea del motor tiene 100 mm de diámetro primitivo y la del ventilador 200 mm, con 500 mm entre centros. El motor entrega 5 kW y la transmisión tiene un rendimiento del 95 %.

Datos
Velocidad del motor (n₁)1750 rpm
Polea motriz (D₁)100 mm
Polea conducida (D₂)200 mm
Distancia entre centros500 mm
Potencia en el eje del motor5 kW
Rendimiento de la transmisión95 %
Resultado
Velocidad de la polea conducida (n₂)875 rpm
Relación de transmisión2 : 1
Longitud primitiva de la correa1476,2 mm
Par en el eje conducido51,84 N·m

Cómo interpretarlo

El ventilador gira a 875 rpm, la mitad de la velocidad del motor, y recibe casi el doble de par (51,84 N·m frente a 27,28 N·m). La correa avanza a 9,163 m/s, lejos del límite usual de 30 m/s, y abraza 168,5° de la polea menor, por encima de los 120° en que la capacidad de la correa empieza a caer. La longitud primitiva de 1476,2 mm es el punto de partida para elegir la correa comercial más cercana en el catálogo.

Límites y cuidados

  • No selecciona perfil ni cantidad de correas, ni calcula la tensión de montaje: eso sigue el catálogo del fabricante de la correa.
  • No evalúa cargas en los cojinetes, factor de servicio ni velocidad máxima de la polea.
  • El deslizamiento y los rendimientos son datos que usted ingresa; la herramienta no los estima.
  • La longitud calculada es la primitiva de correa abierta; no trata correas cruzadas.

Base técnica

Relaciones de transmisión por correa y por engranajes, con el deslizamiento y los rendimientos ingresados, y diámetros de la serie R20 (ISO 3).

  • Shigley’s Mechanical Engineering Design — correas y transmisiones flexibles
  • ISO 3 — números preferentes (serie R20)
Cómo verificamos los cálculos

Preguntas frecuentes

¿Debo usar el diámetro exterior de la polea?

No. Use el diámetro primitivo (de paso), donde trabaja la correa. En correas en V es menor que el diámetro exterior; el valor está en el catálogo de la polea.

¿Cuánto deslizamiento ingresar?

Las correas en V suelen deslizar de 1 a 2 % a carga nominal. Las correas síncronas (dentadas) no deslizan: use cero.

¿Reducir la velocidad aumenta el par?

Sí, en la misma proporción de la reducción, menos las pérdidas. Por eso el eje y el acoplamiento del lado lento deben soportar el par mayor.

¿Sirve para engranajes?

Sí, en el modo reductor: ingrese la relación y el rendimiento de cada etapa. La herramienta multiplica las etapas y muestra velocidad y par a la salida.
