RPM, polias e redução

Mecânica e acionamentos

Rotação, diâmetro de polia, relação, velocidade e comprimento da correia, torque e redutores em série.

Salvo só neste navegador, não na conta

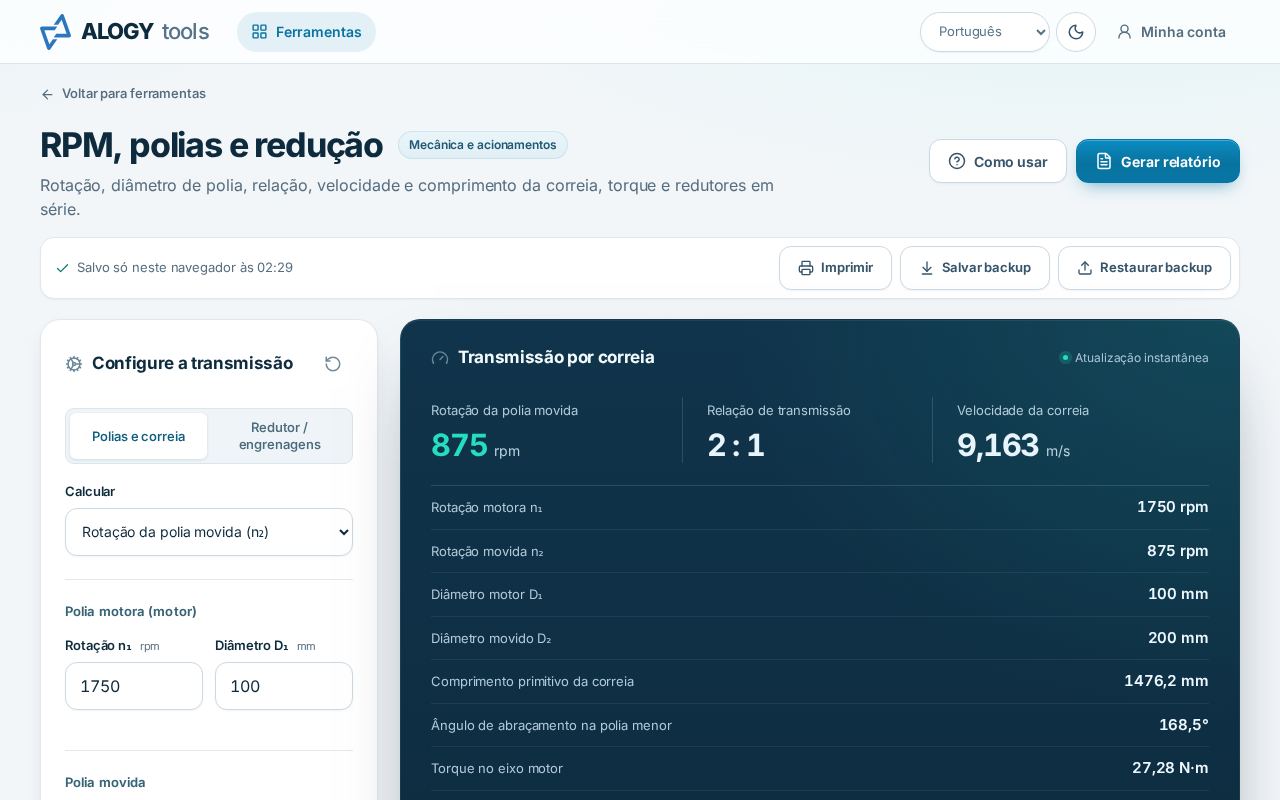

Configure a transmissão

Polia motora (motor)

Polia movida

Use o diâmetro primitivo (de passo) da polia, não o externo.

Correia e transmissão

Correias em V costumam ficar entre 93 e 97 %; use o dado do fabricante quando houver.

Transmissão por correia

Atualização instantânea
Rotação da polia movida

875rpm

Relação de transmissão

2 : 1

Velocidade da correia

9,163m/s

Rotação motora n₁
1750 rpm
Rotação movida n₂
875 rpm
Diâmetro motor D₁
100 mm
Diâmetro movido D₂
200 mm
Comprimento primitivo da correia
1476,2 mm
Ângulo de abraçamento na polia menor
168,5°
Torque no eixo motor
27,28 N·m
Torque no eixo movido
51,84 N·m
Potência no eixo movido
4,75 kW

Esquema da transmissão por correia

Motora: 1750 rpm · ⌀ 100 mmMovida: 875 rpm · ⌀ 200 mm
n₂·D₂ = n₁·D₁·(1 − s)
Cálculo de referênciaLimites
  • Confirme a rotação máxima da polia, da correia e da máquina movida, e os diâmetros no catálogo do fabricante.
  • Apoio técnico: confira os dados informados. O projeto, a configuração e a decisão de aplicar o resultado são do profissional responsável, com a norma e os dados do fabricante.
Rotação da polia movida875 rpm
Relação de transmissão2 : 1
Velocidade da correia9,163 m/s

Diâmetros padronizados próximos

Números preferenciais R20 (ISO 3). Confirme os diâmetros disponíveis no catálogo do fabricante.

D₂ padronizado (mm)n₂ resultante (rpm)Diferença
1401250+42,9 %
1601094+25 %
180972,2+11,1 %
2008750 %
224781,3-10,7 %
250700-20 %
280625-28,6 %

RPM, polias e redução: rotação, correia e torque

Descubra a rotação que sai de uma polia, o diâmetro de polia para chegar a uma rotação, o comprimento da correia e o torque em cada eixo. Para redutores, multiplique estágios e rendimentos e veja a rotação e o torque na saída.

Veja funcionando

Ao tocar, o vídeo é carregado do YouTube. Abrir no YouTube

Onde ela ajuda no trabalho

  • Trocar a polia de um ventilador ou bomba para ajustar a vazão sem trocar o motor.
  • Conferir se a rotação de placa de um equipamento bate com a combinação de polias montada.
  • Estimar o comprimento da correia antes de pedir ao almoxarifado.
  • Saber o torque na saída de um redutor para dimensionar acoplamento, eixo ou chaveta.

Exemplo resolvido: ventilador acionado por correia

Um motor de 1750 rpm aciona um ventilador por correia em V. A polia do motor tem 100 mm de diâmetro primitivo e a do ventilador, 200 mm, com 500 mm entre centros. O motor entrega 5 kW e a transmissão tem rendimento de 95 %.

Dados
Rotação do motor (n₁)1750 rpm
Polia motora (D₁)100 mm
Polia movida (D₂)200 mm
Distância entre centros500 mm
Potência no eixo do motor5 kW
Rendimento da transmissão95 %
Resultado
Rotação da polia movida (n₂)875 rpm
Relação de transmissão2 : 1
Comprimento primitivo da correia1476,2 mm
Torque no eixo movido51,84 N·m

Como interpretar

O ventilador gira a 875 rpm, metade da rotação do motor, e recebe quase o dobro do torque (51,84 N·m contra 27,28 N·m). A correia anda a 9,163 m/s, longe do limite usual de 30 m/s, e abraça 168,5° da polia menor, acima dos 120° em que a capacidade da correia começa a cair. O comprimento primitivo de 1476,2 mm é o ponto de partida para escolher a correia comercial mais próxima no catálogo.

Limites e cuidados

  • Não seleciona perfil nem quantidade de correias, nem calcula a tensão de montagem: isso segue o catálogo do fabricante da correia.
  • Cargas nos mancais, fator de serviço e velocidade máxima da polia não são avaliados.
  • O escorregamento e os rendimentos são dados que você informa; a ferramenta não os estima.
  • O comprimento calculado é o primitivo da correia aberta; correias cruzadas não são tratadas.

Base técnica

Relações de transmissão por correia e por engrenagens, com escorregamento e rendimentos informados, e diâmetros da série R20 (ISO 3).

  • Shigley’s Mechanical Engineering Design — correias e transmissões flexíveis
  • ISO 3 — números preferenciais (série R20)
Como conferimos os cálculos

Perguntas frequentes

Devo usar o diâmetro externo da polia?

Não. Use o diâmetro primitivo (de passo), que é onde a correia trabalha. Para correias em V ele é menor que o diâmetro externo; o valor vem no catálogo da polia.

Quanto colocar de escorregamento?

Correias em V costumam escorregar de 1 a 2 % sob carga nominal. Correias sincronizadas (dentadas) não escorregam: use zero.

Reduzir a rotação aumenta o torque?

Sim, na mesma proporção da redução, menos as perdas. Por isso o eixo e o acoplamento do lado lento precisam suportar o torque maior.

Serve para engrenagens?

Sim, no modo redutor: informe a relação e o rendimento de cada estágio. A ferramenta multiplica os estágios e mostra rotação e torque na saída.
